नियंत्रण झडप

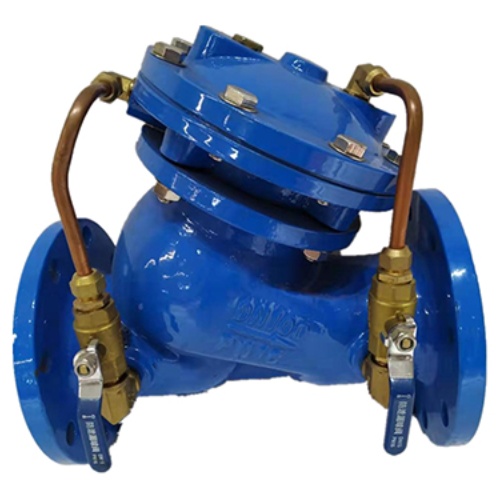

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as slow opening, full opening, slow closing, and stopping, which realizes एकाच वाल्व्हद्वारे पंप आउटलेटचे बहु-कार्यशील नियंत्रण आणि एकल समायोजन. मल्टीफंक्शनल कंट्रोल.

हे उत्पादन पंप प्रारंभ रोखण्यासाठी आणि पाण्याचे हातोडीची पाइपलाइन थांबविण्यासाठी, पंपचे संरक्षण करण्यासाठी पाण्याचे बॅकफ्लो रोखण्यासाठी आणि पाइपलाइनची सुरक्षा राखण्यासाठी उच्च-वाढीच्या इमारतीच्या पाणीपुरवठा प्रणाली आणि इतर पाणीपुरवठा प्रणाली पंप आउटलेट पाइपलाइनमध्ये वापरली जाते. पंप ऑपरेशनचे ऑटोमेशन साकार करण्यासाठी, व्यवस्थापन सुलभ करण्यासाठी, श्रम कमी करणे आणि विश्वासार्हता सुधारण्यासाठी, लोक मॅन्युअल वाल्व्ह पुनर्स्थित करण्यासाठी हायड्रॉलिक वाल्व्ह आणि इलेक्ट्रिक वाल्व्ह, मोनोब्लॉक वाल्व्हमध्ये अनेक तांत्रिक सुधारणा, हळूहळू ओपनिंग आणि स्लो-क्लोजिंग बॅकस्टॉप स्लो-वाल्व्ह, स्लो-स्लो-वाल्व्हचा वापर करतात. वाल्व्हचे प्रकार.

गेट वाल्व्ह

द गेट वाल्व्ह सामान्यत: बंद अवस्थेत असते, पंप सुरू झाल्यावर गेट वाल्व हळू हळू उघडला जातो आणि जेव्हा पंप थांबविला जातो तेव्हा गेट वाल्व्ह प्रथम त्वरीत बंद होते आणि नंतर एका विशिष्ट डिग्रीनंतर हळूहळू बंद होते. बंद गेट स्टार्ट आणि बंद गेट पंप थांबविणे, पंप वॉटर हॅमरच्या प्रारंभास प्रभावीपणे प्रतिबंधित करू शकते आणि पंप वॉटर हॅमर थांबवू शकते, त्याच वेळी, पंप सुरू झाल्यावर मोटर लोड कमी करू शकते, कमीतकमी शाफ्ट पॉवर, सामान्यत: डिझाइन शाफ्ट पॉवरच्या केवळ 30% पॉवर, शून्य प्रवाह दरावरील पंप. गेट वाल्व्हचे आणखी एक कार्य असे आहे की जेव्हा गेट वाल्व बंद होते, तेव्हा ते गेट वाल्व आणि पंप दरम्यान स्थापित केलेल्या बॅकस्टॉप वाल्व्ह आणि पंप सारख्या पंपसाठी सुरक्षित प्रवेशाची स्थिती प्रदान करू शकते, ज्यामुळे प्रेशर पाईपमधून पाणी परत मिळते.

झडप तपासा

द झडप तपासा अचानक उर्जा अयशस्वी होण्यामुळे होणार्‍या पाण्याचा प्रवाह प्रतिबंधित करते आणि बॅकफ्लोला प्रतिबंधित करते. पंपच्या अचानक शटडाउन पाण्याचा हातोडा आहे. जेव्हा पंपची भौमितिक डोके उंची मोठी असते, तेव्हा तीव्र पाण्याच्या हातोडीच्या त्वरित उच्च दाबामुळे पाईप फुटणे आणि गंभीर उत्पादन अपघात होऊ शकतात.

वॉटर हॅमर एलिमिनेटर

वॉटर हॅमर एलिमिनेटर ट्रान्समिशन सिस्टममध्ये सर्व प्रकारच्या द्रवपदार्थास प्रभावीपणे दूर करू शकतो अनियमित पाण्याचे हातोडा आणि ट्रान्समिशन सिस्टममध्ये लाटांच्या बाबतीत द्रवपदार्थाचा प्रवाह थांबविल्याशिवाय पाण्याचा शॉक वेव्ह शॉक होऊ शकतो, जेणेकरून विध्वंसक शॉक लाटांचे हानी प्राप्त होईल, संरक्षणात्मक हेतू खेळा. म्हणून ट्रान्समिशन पाइपलाइनच्या नुकसानीच्या पद्धतीवर पाण्याचा हातोडा रोखण्यासाठी, बहुतेकदा वॉटर हॅमर एलिमिनेटरवर स्थापित केलेल्या पंप प्रेशर वॉटर पाईपमध्ये.

तीन-इन-एक-संरक्षणः मल्टीफंक्शनल कंट्रोल वाल्व्ह गेट, चेक आणि वॉटर हॅमर एलिमिनेटर फंक्शन्स कसे समाकलित करतात

स्टोरेनचे नियंत्रण वाल्व तीन गंभीर कार्ये विलीन करून औद्योगिक द्रव व्यवस्थापनाची व्याख्या करते-गेट वाल्व्ह अलगाव, वाल्व बॅकफ्लो प्रतिबंध आणि वॉटर हॅमर एलिमिनेशन-एकल, स्पेस-सेव्हिंग डिझाइनमध्ये. पारंपारिक मल्टी-व्हॉल्व सेटअप पुनर्स्थित करण्यासाठी अभियंता, आमचे फ्लो कंट्रोल वाल्व आणि वॉटर प्रेशर कंट्रोल वाल्व सोल्यूशन्स सुरक्षितता आणि कार्यक्षमता वाढविताना पाइपलाइन सिस्टम सुलभ करतात, ज्यामुळे त्यांना उच्च-वाढीव पाणीपुरवठा, औद्योगिक पंपिंग स्टेशन आणि युटिलिटी नेटवर्कसाठी आदर्श बनतात.

1. एकात्मिक गेट वाल्व्ह: अचूक प्रवाह अलगाव

या मल्टीफंक्शनल कंट्रोल वाल्व्हच्या मूळवर एक हेवी-ड्यूटी गेट वाल्व यंत्रणा आहे, जी देखभाल किंवा आपत्कालीन शटडाउनसाठी विश्वासार्ह/बंद नियंत्रण प्रदान करते:

पूर्ण-बोअर रस्ता: एक समांतर गेट डिझाइन (डीएन 50-डीएन 1400) कमीतकमी दबाव कमी होणे (≤0.01 एमपीए) आणि प्रतिबंधित प्रवाह सुनिश्चित करते जेव्हा पूर्णपणे खुले होते, ऊर्जा कार्यक्षमतेत 20% ने पारंपारिक गेट वाल्व्हला मागे टाकते.
ड्युअल-सीट सीलिंग: मऊ रबर किंवा मेटल-टू-मेटल सील (मीडियावर अवलंबून) बबल-घट्ट शटऑफ साध्य करते, अवशिष्ट प्रवाह जोखीम नसलेल्या दुरुस्ती दरम्यान पंप किंवा पाइपलाइन वेगळ्या करण्यासाठी गंभीर.

2. अंगभूत चेक वाल्व्ह: स्वयंचलित बॅकफ्लो संरक्षण

वेगळ्या चेक वाल्वची आवश्यकता दूर करणे, आमच्या डिझाइनमध्ये वसंत-भारित डिस्क आहे जी प्रवाह उलटते तेव्हा त्वरित बंद होते, पंपांना हानी पोहोचण्यापासून संरक्षण करते:

लो-क्रॅक प्रेशर डिझाइन: डिस्क फक्त 0.05 एमपीए वर उघडते, कमी-दाब प्रणालींमध्ये गुळगुळीत फॉरवर्ड प्रवाह सुनिश्चित करते जेव्हा प्रवाह उलटताच्या 0.2 सेकंदात बंद होतो-स्टँडअलोन चेक वाल्व्हपेक्षा 30%ने फास्टर.
कण प्रतिकार: एक सुव्यवस्थित झडप शरीर मोडतोड संचय कमी करते, ज्यामुळे सील अखंडतेशी तडजोड न करता लहान घन (उदा. वाळू, स्केल) असलेल्या पाण्यासाठी ते योग्य होते.

3. प्रगत वॉटर हॅमर एलिमिनेटर: नियंत्रित बंद तंत्रज्ञान

तिसरा एकात्मिक कार्य ड्युअल-कंट्रोल चेंबर सिस्टमद्वारे पाइपलाइन-वॉटर हॅमरच्या मूक किलरला संबोधित करते:

स्लो-शट यंत्रणा: एक डायाफ्राम किंवा पिस्टन-प्रकार कंट्रोल चेंबर (वापरकर्ता-निवडण्यायोग्य प्रेशर कंट्रोल वाल्व प्रकार) बंद वेळ 3-120 सेकंदांमधून समायोजित करते, पाण्याचे हॅमर पीक्स दडपते ≤1.5x वर्किंग प्रेशर (पारंपारिक सेटअपमधील वि. 3x).
तीन-चरण ऑपरेशन:
उच्च-वेग प्रवाह अटक करण्यासाठी मुख्य डिस्क (5 एस मध्ये 80% स्ट्रोक) वेगवान बंद करणे;
प्रेशर सर्जेस दूर करण्यासाठी पायलट वाल्व्ह (30-120 च्या तुलनेत 20% उर्वरित) हळूहळू बंद करणे;
पंप शटडाउन दरम्यान बॅकफ्लो रोखण्यासाठी बंद स्थितीत स्वयंचलित लॉकिंग.

आपल्या द्रव नियंत्रण गरजा अनुरूप

उच्च-वाढीचे पाणी वितरण नेटवर्क किंवा औद्योगिक शीतकरण प्रणाली व्यवस्थापित करणे, आमचे वॉटर कंट्रोल वाल्व आणि फ्लो कंट्रोल वाल्व प्रकार अतुलनीय अष्टपैलुत्व वितरीत करतात. एकात्मिक डिझाइन केवळ देखभाल सुलभ करत नाही तर स्वतंत्र वाल्व्हमधील अपयश बिंदू काढून टाकून सिस्टमची विश्वसनीयता देखील वाढवते.

स्टोरेनच्या कंट्रोल वाल्व्ह सोल्यूशनमध्ये श्रेणीसुधारित करा आणि एका मजबूत पॅकेजमधील तीन गंभीर फंक्शन्सच्या फायद्यांचा अनुभव घ्या – आपल्या पाइपलाइनचे संरक्षण करण्यासाठी, पंप लाइफ वाढविण्यासाठी आणि ऑपरेशन सुव्यवस्थित करण्यासाठी. आजच आमच्या प्रेशर कंट्रोल व्हॉल्व्ह प्रकारांचे अन्वेषण करा आणि एकात्मिक नाविन्यपूर्णतेने स्मार्ट फ्लुइड मॅनेजमेंट का सुरू होते ते शोधा.

डायाफ्राम वि पिस्टन कंट्रोल चेंबर्स: मल्टीफंक्शनल वाल्व्हमध्ये प्रेशर रेग्युलेशनसाठी कोर तंत्रज्ञान

स्टोरेनच्या कंट्रोल व्हॉल्व्ह डिझाइनमध्ये, डायाफ्राम आणि पिस्टन-प्रकार कंट्रोल चेंबरमधील निवड अचूक दबाव नियमन आणि प्रवाह नियंत्रण मिळविण्यासाठी गंभीर आहे. दोन प्राथमिक दबाव नियंत्रण वाल्व प्रकार म्हणून, प्रत्येक विशिष्ट औद्योगिक गरजा अनुरुप अनन्य फायदे प्रदान करतात – ते कसे कार्य करतात आणि ते कोठे उत्कृष्ट आहेत.

1. डायाफ्राम कंट्रोल चेंबर: स्वच्छ माध्यमांसाठी गुळगुळीत, कमी-आवाज नियमन

पाणीपुरवठा, एचव्हीएसी आणि लो-पार्टिकल सिस्टमसाठी आदर्श, डायाफ्राम चेंबरने दबावाचे भाषांतर करण्यासाठी लवचिक ईपीडीएम किंवा एनबीआर पडदा वापरला आहे.:

ऑपरेशन तत्त्व: अपस्ट्रीम प्रेशर डायाफ्रामवर कार्य करते, वाल्व डिस्कची स्थिती समायोजित करण्यासाठी खाली ढकलते. रिटर्न स्प्रिंग फोर्सला संतुलित करते, कमीतकमी हिस्टेरिसिस (पूर्ण प्रमाणात .1.5%) सह स्टेपलेस फ्लो मॉड्यूलेशन सक्षम करते.
मुख्य फायदे:
खर्च-प्रभावी आणि गळती-पुरावा: कोणतेही यांत्रिकी सील किंवा हलणारे भाग माध्यमांच्या संपर्कात नसतात, देखभाल 20% कमी करतात आणि पिण्यायोग्य पाण्यात किंवा औषधी रेषांमधील दूषित होण्याचे जोखीम दूर करतात.
शांत ऑपरेशन: मऊ पडदा कंपने शोषून घेते, ज्यामुळे ते उच्च-वाढीच्या इमारती (ऑपरेशन दरम्यान आवाज ≤65 डीबी) सारख्या आवाज-संवेदनशील वातावरणासाठी योग्य बनते.
मर्यादा आणि चष्मा: 6.3 एमपीए आणि तापमान -10 डिग्री सेल्सियस -80 डिग्री सेल्सियस पर्यंतच्या दाबांसाठी सर्वोत्कृष्ट; अपघर्षक द्रवपदार्थासाठी शिफारस केलेली नाही. आमच्या वॉटर प्रेशर कंट्रोल व्हॉल्व्ह आणि नगरपालिका अनुप्रयोगांसाठी फ्लो कंट्रोल व्हॉल्व्ह मॉडेल्समध्ये सामान्य.

2. पिस्टन कंट्रोल चेंबर्स: उच्च-दाबासाठी हेवी-ड्यूटी कामगिरी, कठोर मीडिया

उच्च दाब, उच्च तापमान किंवा कणांनी भरलेल्या द्रव (उदा. सांडपाणी, तेल) या औद्योगिक प्रक्रियेसाठी, पिस्टन चेंबर्स मजबूत यांत्रिक नियंत्रण प्रदान करतात:

ऑपरेशन तत्त्व: एक दंडगोलाकार पिस्टन (कास्ट लोह किंवा 316 एल स्टेनलेस स्टील) हायड्रॉलिक किंवा वायवीय दाब रेषीय गतीमध्ये रूपांतरित करते, ज्यामुळे वाल्व स्टेमला उच्च टॉर्क (500 एन · एम पर्यंत) थेट कार्य करते.
मुख्य फायदे:
अत्यंत दबाव प्रतिरोधः १०.० एमपीए पर्यंत आणि १ ° ० डिग्री सेल्सियस पर्यंत तापमान हाताळते, औद्योगिक बॉयलर सिस्टमसारख्या उच्च-दाब परिस्थितीत डायाफ्रामला 60% ने आउटफॉर्मिंग करते.
घर्षण सहिष्णुता: हार्ड-क्रोम-प्लेटेड पिस्टन पृष्ठभाग वाळू, स्केल किंवा गाळ पासून स्क्रॅचचा प्रतिकार करते, जे अपघर्षक वातावरणात 50,000+ सायकल जीवन सुनिश्चित करते-खाण किंवा रासायनिक वनस्पतींसाठी क्रिटिकल.
डिझाइन नोट्स: बाजूकडील हालचाल रोखण्यासाठी दुहेरी-दिशात्मक यंत्रणा, सीट पोशाख कमी करणे आणि सीलिंग अचूकता (रेट केलेल्या प्रवाहाच्या गळती ≤0.01%) राखण्यासाठी एक दुहेरी दिशात्मक यंत्रणा आहे.

डायाफ्राम वि पिस्टन कधी निवडायचा?

मीडिया प्रकार: स्वच्छ द्रव/वायूंसाठी डायाफ्राम; गलिच्छ द्रव, उच्च-व्हिस्कोसिटी मीडिया (उदा. वंगण तेल) किंवा स्टीमसाठी पिस्टन.
नियंत्रण सुस्पष्टता: डायाफ्राम उत्कृष्ट समायोजन (0.5% रिझोल्यूशन) ऑफर करते; पिस्टन शक्ती आणि टिकाऊपणाला प्राधान्य देते.
उद्योग फिट:
डायाफ्राम: पाणी वितरण, इमारत ऑटोमेशन (वॉटर कंट्रोल व्हॉल्व्ह अनुप्रयोग).
पिस्टन: पेट्रोकेमिकल, वीज निर्मिती आणि जड उद्योग (प्रक्रिया पाइपलाइनसाठी आमच्या फ्लो कंट्रोल व्हॉल्व्ह प्रकारांसह जोडलेले).

स्टोरेनची अभियंता उत्कृष्टता

सानुकूलन पर्यायः दोन्ही डिझाइन स्वयंचलित सिस्टमसाठी कॉन्फिगर करण्यायोग्य स्ट्रोक लांबी (25-300 मिमी) आणि फीडबॅक सेन्सर (4-20 एमए) सह नियंत्रण वाल्व आकाराचे मानक (आयएसओ 5208, जीबी/टी 17213) चे पालन करतात.
विश्वसनीयता श्रेणीसुधारणे: डायाफ्राममध्ये अँटी-टियर एरामिड मजबुतीकरण वैशिष्ट्य आहे; पिस्टनमध्ये स्वत: ची वंगण घालणारी पीटीएफई रिंग्ज समाविष्ट आहेत, जेनेरिक मॉडेलच्या तुलनेत घर्षण 30% कमी करते.

आपल्या सिस्टमसाठी योग्य निवड करा

आपल्याला डायाफ्रामची सुस्पष्टता किंवा पिस्टनच्या खडबडीतपणाची आवश्यकता असो, स्टोरेनचे नियंत्रण वाल्व सोल्यूशन्स आपल्या अद्वितीय कार्य स्थितीसाठी इष्टतम दबाव नियमन सुनिश्चित करतात. या मूलभूत तंत्रज्ञानास समजून घेऊन, कार्यक्षमता वाढविण्यासाठी, डाउनटाइम कमी करण्यासाठी आणि सर्वात मागणी असलेल्या औद्योगिक मानकांची पूर्तता करण्यासाठी आपण आदर्श प्रेशर कंट्रोल वाल्व प्रकार निवडू शकता. आमचे अभियांत्रिकी कौशल्य आपल्या फ्लुइड कंट्रोल सिस्टमला कसे उन्नत करू शकते हे शोधण्यासाठी आजच आमच्याशी संपर्क साधा.

कार्यरत तत्व

(१) जेव्हा पंप थांबविला जातो, तेव्हा वाल्व प्लेट आउटलेटच्या शेवटी आणि डायाफ्रामच्या वरच्या कक्षात स्थिर दाबाच्या खाली बंद होते.

(२) जेव्हा पंप सुरू होतो, तेव्हा पाण्याचा दाब बायपास पाईपमधून खालच्या चेंबरमध्ये प्रसारित केला जातो आणि मुख्य झडप प्लेट आणि स्लो-क्लोजिंग वाल्व प्लेट इनलेट एंड आणि लोअर चेंबरच्या पाण्याच्या दाबाच्या खाली हळू हळू उघडते.

()) इनलेट एंडच्या दबावाखाली वाल्व प्लेट जास्तीत जास्त उघडण्याच्या स्थितीत वाढते, सुरुवातीची उंची प्रवाह दराने निश्चित केली जाते.

()) जेव्हा पंप थांबेल त्या क्षणी, प्रवाह दर आणि दबाव अचानक कमी होतो आणि मुख्य वाल्व प्लेट गुरुत्वाकर्षणाच्या क्रियेखाली खाली सरकण्यास सुरवात होते.

()) जेव्हा प्रवाह दर शून्याच्या जवळ असतो, तेव्हा मुख्य झडप बंद होते, मुख्य वाल्व प्लेट पाण्याच्या हातोडीचा प्रभाव कमकुवत करण्यासाठी आराम छिद्रांवर सोडली जाते; डायाफ्राम प्रेशर प्लेटला प्रोत्साहन देण्यासाठी खालच्या आणि वरच्या दरम्यानच्या दबाव फरक तयार करण्यासाठी मुख्य वाल्व प्लेट, बायपास पाईपमधून वरच्या पोकळीमध्ये वाल्व आउटलेट पाण्याचे दाब, जेणेकरून वाल्व इनलेटमध्ये खालच्या पोकळीचे पाणी सोडले गेले, हळू-बंद झडप प्लेट बंद करणे कमी होऊ लागले.

()) स्लो क्लोजिंग वाल्व प्लेट पूर्णपणे ड्रेन होल बंद करते आणि झडप पंपच्या सुरुवातीच्या स्थितीत परत करते.

मूलभूत रचना

वाल्व्हचा एकूण आकार सामान्य चेक वाल्व्हच्या तुलनेत असतो आणि त्यात मुख्य झडप आणि बाह्य उपकरणे असतात. त्यापैकी मुख्य वाल्व्हमध्ये वाल्व बॉडी, प्रेशर प्लेट आणि डायाफ्राम, मोठे वाल्व प्लेट, स्लो क्लोजिंग वाल्व प्लेट, वाल्व सीट, स्टेम असेंब्ली आणि इतर घटक समाविष्ट आहेत. स्लो क्लोजिंग वाल्व प्लेट स्टेम असेंब्लीसह प्रेशर प्लेट आणि डायाफ्रामशी जोडलेली आहे, डायफ्राम वाल्व्ह कव्हर आणि डायाफ्राम सीट दरम्यान दाबली जाते आणि डायाफ्रामची वर आणि खाली हालचाल हळू बंद वाल्व प्लेट अप आणि खाली चालवते.

वाल्व स्टेम मोठ्या वाल्व प्लेटच्या मध्यवर्ती छिद्रातून जातो, जेणेकरून मोठी झडप प्लेट एका विशिष्ट श्रेणीत वाल्व स्टेमच्या बाजूने सरकते. सामान्यत: मोठी वाल्व प्लेट वाल्व सीटवर स्वतःच्या वजनाने दाबली जाते, जेणेकरून वाल्व बंद अवस्थेत असेल. मल्टीफंक्शनल पंप कंट्रोल वाल्व बाह्य सामान वाल्व डायफ्राम आणि वाल्व इनलेट आणि आउटलेट पाईपच्या दोन्ही बाजूंनी स्थापित केले आहेत, डायफ्रामचा खालचा चेंबर आणि कनेक्टिंग पाईपच्या वाल्व इनलेट साइड कंट्रोल व्हॉल्व्ह, फिल्टर्स आणि एक विशेष बॅकस्टॉप वाल्व्हसह सुसज्ज आहेत.

कनेक्शन पाईपच्या आउटलेट बाजूला डायाफ्राम आणि वाल्व्हची वरची पोकळी केवळ फिल्टर आणि कंट्रोल वाल्व्हने सुसज्ज आहे. मोठ्या वाल्व प्लेटची हालचाल आणि स्थिती आणि मुख्य वाल्व्हमधील हळू बंद व्हॉल्व प्लेट वाल्व्हच्या कार्यरत स्थिती आणि उघडणे आणि बंद करणे निश्चित करते. वरच्या आणि खालच्या चेंबर्समध्ये विभागलेल्या डायफ्रामद्वारे वाल्व्ह प्रेशरच्या आधी आणि नंतर वाल्व्हच्या बाह्य सामान आणि पाईपिंग, मोठ्या झडप प्लेटची हालचाल आणि स्लो क्लोजिंग वाल्व प्लेटची हालचाल नियंत्रित करते आणि मोठ्या झडप प्लेट आणि हळू बंद होणार्‍या प्लेटच्या वेगात बदल घडवून आणू शकते, जेणेकरून वाल्व्हची ओपनिंग आणि स्पेसिंग टाइममध्ये विशिष्ट श्रेणीमध्ये समायोजित केले जाऊ शकते.

कार्यरत दबाव

या प्रकारचे मल्टीफंक्शनल कंट्रोल पंप वाल्व वर्किंग प्रेशर 1.0 एमपीए, 1.6 एमपीए, 2.5 एमपीए, 4.0 एमपीए, 6.4 एमपीए, 10.0 एमपीए सिक्स, क्रिया दबाव 0-80 ℃ मधील मीडिया तापमान 0-80 ℃ मधील मीडिया तापमान 3-120 च्या पिपलच्या पिपलच्या कमी प्रमाणात समायोजित केला जाऊ शकतो, पीआयपीएलएएलएमच्या पिपलाइनपेक्षा कमी कालावधीत. हातोडा कार्यरत दबाव, नाममात्र कॅलिबर डीएन 50-डीएन 1400 पेक्षा 1.5 पट पेक्षा कमी आहे. पाइपलाइन प्रवाह दर 2 मीटर/से. दबाव कमी झाल्यास 0.01 एमपीएपेक्षा कमी असेल तर पाण्याचे हातोडीचे पीक मूल्य कार्यरत दबाव, नाममात्र कॅलिबर डीएन 50-डीएन 1400 पेक्षा 1.5 पट पेक्षा कमी असते.

मुख्य स्थापना परिमाण: (युनिट: मिमी)

नियंत्रण वाल्वचे कार्य काय आहे?

नियंत्रण वाल्व विविध औद्योगिक आणि उत्पादन प्रक्रियेत एक महत्त्वपूर्ण घटक आहे, जो सिस्टममध्ये द्रव प्रवाह नियंत्रित करण्याच्या आवश्यक कार्याची सेवा देतो. पाइपलाइन, टाक्या आणि इतर द्रव-हाताळणी सुविधांमध्ये इच्छित ऑपरेशनल परिस्थिती राखण्यासाठी हे वाल्व्ह गंभीर आहेत. अभियांत्रिकी, उत्पादन आणि प्रक्रिया व्यवस्थापनातील व्यावसायिकांसाठी नियंत्रण वाल्व्हचे कार्य समजून घेणे महत्त्वपूर्ण आहे.

नियंत्रण वाल्व्हचा प्राथमिक हेतू म्हणजे द्रव किंवा गॅस असो, परिभाषित पॅरामीटर्सच्या संचावर आधारित द्रवपदार्थाचा प्रवाह दर सुधारित करणे. हे नियंत्रकाच्या सिग्नलला प्रतिसाद म्हणून त्याचे स्थान समायोजित करून हे साध्य करते, जे मॅन्युअल ऑपरेटर किंवा स्वयंचलित प्रणाली असू शकते. हे समायोजन पूर्वनिर्धारित मर्यादेत दबाव, तापमान आणि प्रवाह दर यासारख्या विशिष्ट प्रक्रिया चल राखण्यास मदत करते.

नियंत्रण वाल्व त्यांचे कार्य करण्यासाठी विविध यंत्रणेचा वापर करतात. सामान्य प्रकारांमध्ये ग्लोब, बॉल आणि फुलपाखरू वाल्व्हचा समावेश आहे, प्रत्येक वेगवेगळ्या प्रवाह नियंत्रण परिस्थितीसाठी डिझाइन केलेले. प्रवाह वैशिष्ट्यांवर अचूक नियंत्रण प्रदान करून, औद्योगिक प्रक्रियेत कार्यक्षमता आणि सुरक्षितता सुधारण्यात नियंत्रण वाल्व महत्त्वपूर्ण भूमिका बजावते.

शिवाय, नियंत्रण वाल्व्हचे योग्य कार्य थेट सिस्टम कार्यक्षमतेवर आणि विश्वासार्हतेवर परिणाम करते. जेव्हा हे वाल्व योग्यरित्या कार्य करतात, तेव्हा ते दबाव सर्जेस, प्रवाह अस्थिरता आणि गळती यासारख्या समस्यांना प्रतिबंधित करतात. याउलट, खराब नियंत्रण वाल्व्ह महागड्या डाउनटाइम, सुरक्षिततेचे धोके आणि तडजोड केलेल्या उत्पादनांची गुणवत्ता वाढवू शकते.

सारांश, नियंत्रण वाल्व्हचे कार्य विविध अनुप्रयोगांमध्ये द्रव प्रवाहाचे अचूक आणि कार्यक्षम नियमन सुनिश्चित करणे आहे. इष्टतम ऑपरेटिंग शर्ती राखणे, उर्जा कार्यक्षमता वाढविणे आणि एकूणच सिस्टम अखंडतेचे रक्षण करण्यात त्यांची भूमिका अपरिहार्य आहे. अशा प्रकारे, कोणत्याही द्रव प्रक्रियेच्या वातावरणामध्ये ऑपरेशनल उत्कृष्टता प्राप्त करण्यासाठी प्रभावी नियंत्रण वाल्व्ह रणनीती समजून घेणे आणि अंमलात आणणे आवश्यक आहे.

वाल्व प्रकार आणि अनुप्रयोगांवर नियंत्रण ठेवा

कंट्रोल वाल्व्ह विविध औद्योगिक प्रक्रियेत आवश्यक घटक आहेत, जे कंट्रोलरद्वारे निर्देशित केल्यानुसार फ्लो पॅसेजचे आकार बदलून द्रवपदार्थाच्या प्रवाहाचे नियमन करण्यासाठी जबाबदार आहेत. सिस्टम कार्यक्षमता अनुकूलित करण्यासाठी आणि ऑपरेशनल सुरक्षा सुनिश्चित करण्यासाठी विविध प्रकारचे नियंत्रण वाल्व आणि त्यांचे अनुप्रयोग समजून घेणे महत्त्वपूर्ण आहे.

कंट्रोल व्हॉल्व्हचा प्राथमिक प्रकार म्हणजे ग्लोब वाल्व आहे, जो त्याच्या उत्कृष्ट थ्रॉटलिंग क्षमतांसाठी ओळखला जातो. यात गोलाकार आकाराचे शरीर आहे जे नियंत्रित प्रवाहास अनुमती देते आणि सामान्यत: स्टीम, पाणी आणि उर्जा प्रकल्प आणि रासायनिक प्रक्रिया युनिट्समध्ये हवेच्या अनुप्रयोगांमध्ये वापरली जाते.

आणखी एक सामान्य प्रकार म्हणजे बॉल वाल्व्ह, त्याच्या द्रुत शट-ऑफ क्षमतेद्वारे वैशिष्ट्यीकृत. हा झडप प्रवाह नियंत्रित करण्यासाठी फिरणारा बॉल वापरतो आणि सामान्यत: पाण्याचे उपचार सुविधा आणि तेल आणि गॅस पाइपलाइन सारख्या घट्ट सीलिंग आणि कमीतकमी दाब ड्रॉपची आवश्यकता असलेल्या अनुप्रयोगांमध्ये वापरली जाते.

फुलपाखरू वाल्व्ह ऑन-ऑफ आणि थ्रॉटलिंग सेवेसाठी डिझाइन केलेले विविध अनुप्रयोगांमध्ये देखील प्रचलित आहेत. त्यांचे कॉम्पॅक्ट डिझाइन आणि हलके निसर्ग त्यांना एचव्हीएसी सिस्टम आणि वॉटर डिस्ट्रीब्यूशन नेटवर्क सारख्या मोठ्या-खंड आणि उच्च-प्रवाह अनुप्रयोगांसाठी योग्य बनवतात.

जेव्हा सुस्पष्टता आणि प्रतिसादाचा विचार केला जातो तेव्हा स्वयंचलित सिस्टममध्ये इलेक्ट्रोमॅग्नेटिक कंट्रोल व्हॉल्व्हचा मोठ्या प्रमाणात वापर केला जातो. हे वाल्व्ह ऑपरेट करण्यासाठी इलेक्ट्रिकल सिग्नल वापरतात आणि वारंवार सिंचन प्रणाली आणि औद्योगिक ऑटोमेशन प्रक्रियेत आढळतात.

शेवटी, ग्लोब-स्टाईल कंट्रोल व्हॉल्व्ह गंभीर अनुप्रयोगांसाठी वर्धित कार्यक्षमता प्रदान करतात जेथे अचूक प्रवाह नियमन आवश्यक आहे. हे वाल्व्ह बहुतेक वेळा रासायनिक उत्पादन आणि पेट्रोलियम रिफायनरीज सारख्या कठोर वातावरणात लागू केले जाते, जेथे अचूक नियंत्रण सर्वोच्च आहे.

थोडक्यात, नियंत्रण वाल्वची निवड फ्लो वैशिष्ट्ये, दबाव थेंब आणि ऑपरेशनल कार्यक्षमतेसह अनुप्रयोगाच्या विशिष्ट आवश्यकतांवर अवलंबून असते. वैविध्यपूर्ण नियंत्रण वाल्व प्रकार आणि त्यांचे अनुप्रयोग समजून घेणे सिस्टमची विश्वसनीयता आणि कार्यक्षमता लक्षणीय सुधारू शकते, ज्यामुळे ते कोणत्याही औद्योगिक प्रक्रियेचा एक महत्त्वपूर्ण पैलू बनतील.
