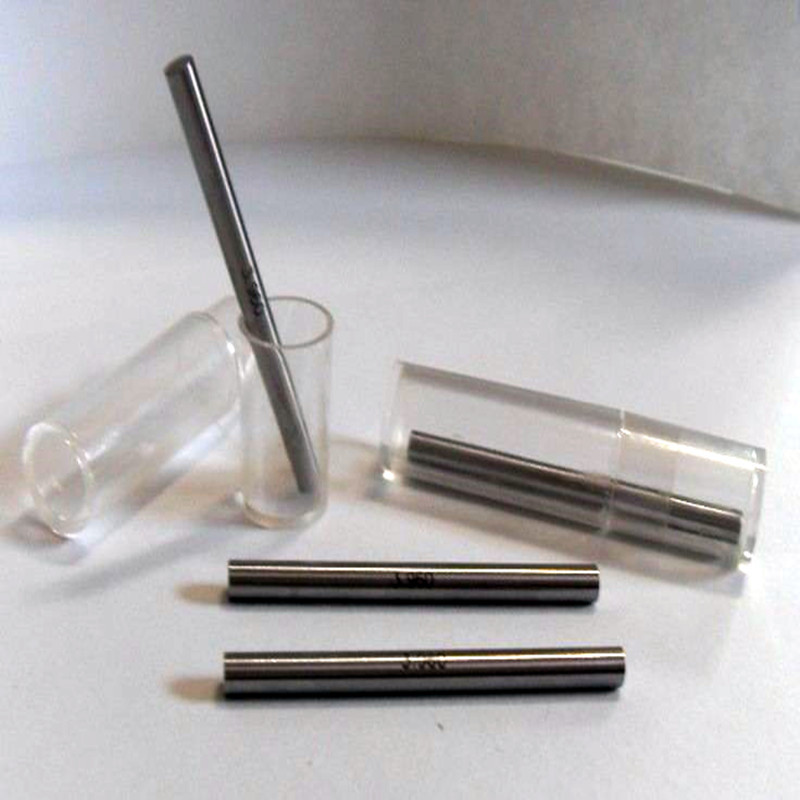

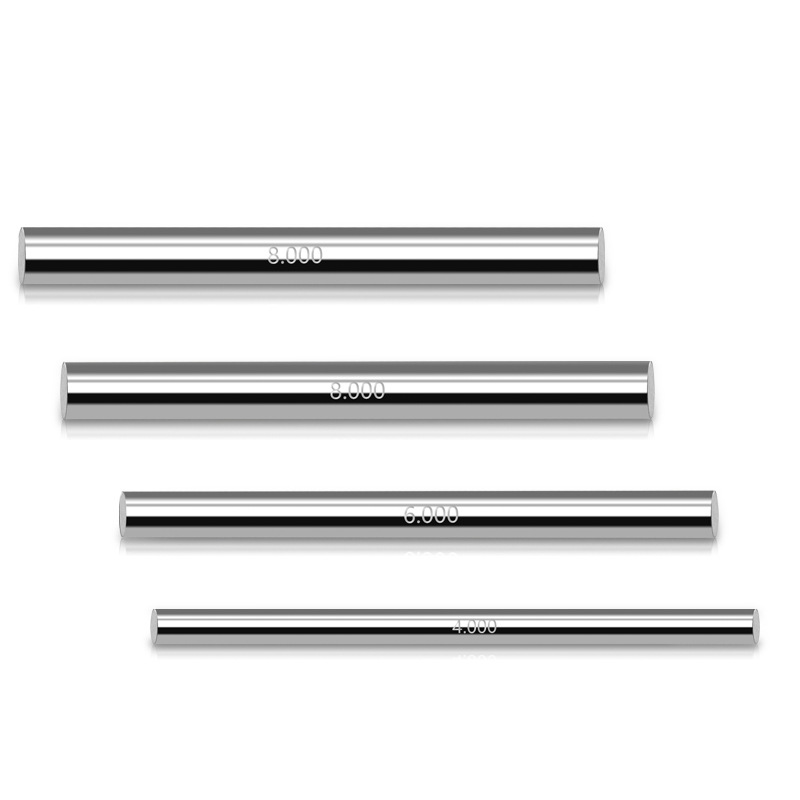

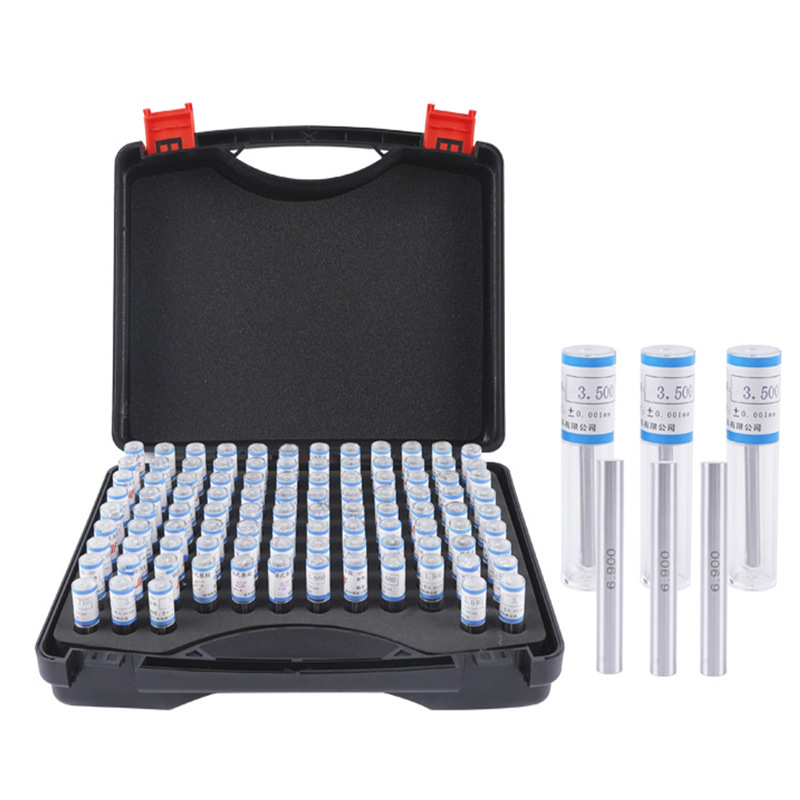

पिन गेज

सिलेंडर म्हणून आकाराचे, स्केल सिलेंडरच्या व्यासापासून वाचले जाते, मोजताना, प्लग गेज गोल होलच्या गोल छिद्रातून गोल होलच्या क्रॉस-सेक्शनवर लंबवत असतो. आपण पास होऊ शकत नसल्यास, नंतर लहान व्यासाचा प्लग गेज पुनर्स्थित करा; जर आपण पास होऊ शकता आणि अंतर खूप मोठे असेल तर मोठे व्यास प्लग गेज पुनर्स्थित करा. गोल छिद्रातून जाण्यासाठी योग्य प्लग गेजचा शोध जोपर्यंत आणि थोडासा घर्षण (निर्णय जाणवण्याची गरज आहे) पर्यंत थोडीशी भावना नाही, तर गोल भोकचा आतील व्यास पिन-प्रकार प्लग गेजचा व्यास आहे.

पिन गेज म्हणजे काय?

पिन गेज सामान्यत: कडक स्टील किंवा इतर टिकाऊ सामग्रीचे बनलेले असतात आणि परिधान आणि विकृतीचा प्रतिकार करण्यासाठी, विविध उत्पादन सेटिंग्जमध्ये दीर्घकालीन विश्वसनीयता सुनिश्चित करतात. हे गेज विविध मानक आकारात येतात, जे वापरकर्त्यांना मोजण्यासाठी आवश्यक असलेल्या विशिष्ट छिद्र व्यासासाठी योग्य पिन निवडण्याची परवानगी देतात. हे लक्षात घेण्यासारखे आहे की पिन गेजचे बर्‍याचदा दोन प्रकारांमध्ये वर्गीकरण केले जाते: जा गेजिंग आणि नो-गो गेजिंग. जीओ पिन गेजचा वापर एक छिद्र निर्दिष्ट सहिष्णुतेत आहे हे सत्यापित करण्यासाठी केला जातो, तर नो-गो पिन गेज हे छिद्र निर्दिष्ट मर्यादेपेक्षा जास्त आहे की नाही हे तपासते.

पिन गेज वापरण्याचा प्राथमिक फायदा त्याच्या साधेपणा आणि अचूकतेमध्ये आहे. कॅलिपर किंवा मानवी त्रुटीचा परिचय देऊ शकणार्‍या इतर मोजमाप साधनांच्या विपरीत, पिन गेज एक सरळ पास-फेल मूल्यांकन प्रदान करतात. जेव्हा पिन गेज एखाद्या छिद्रात गुळगुळीत बसते, तेव्हा ते पुष्टी करते की छिद्र आकार सहनशीलतेमध्ये आहे. जर ते फिट होत नाही किंवा खूप खोलवर गेले तर ते संभाव्य समस्येचे संकेत देते ज्यास संबोधित करणे आवश्यक आहे.

ऑटोमोटिव्ह, एरोस्पेस आणि मॅन्युफॅक्चरिंग सारख्या उद्योगांमध्ये गुणवत्ता आश्वासन प्रक्रियेमध्ये पिन गेज महत्त्वपूर्ण भूमिका बजावतात, जेथे सुस्पष्टता सर्वोपरि आहे. पिन गेज वापरून, संस्था उच्च-गुणवत्तेची मानके राखू शकतात, एकत्र केलेल्या भागांची कार्यात्मक कामगिरी सुनिश्चित करू शकतात आणि शेवटी उत्पादनाची विश्वसनीयता सुधारू शकतात.

पिन गेज वापर

अभियांत्रिकी आणि उत्पादन क्षेत्रात, अचूकता सर्वोपरि आहे. ही अचूकता साध्य करण्यासाठी महत्त्वपूर्ण भूमिका निभावणारे एक आवश्यक साधन म्हणजे पिन गेज. पिन गेज हे एक दंडगोलाकार साधन आहे जे छिद्रांचा व्यास किंवा स्लॉटची रुंदी मोजण्यासाठी वापरले जाते. हे अचूक आणि पुनरावृत्ती करण्यायोग्य मोजमाप प्रदान करण्यासाठी डिझाइन केलेले आहे, जे विविध उद्योगांमधील गुणवत्ता नियंत्रणासाठी एक अपरिहार्य मालमत्ता बनते.

पिन गेज विविध आकारात येतात आणि सामान्यत: स्टेनलेस स्टीलसारख्या उच्च-गुणवत्तेच्या सामग्रीपासून बनविलेले असतात, टिकाऊपणा आणि परिधान करण्यासाठी प्रतिकार सुनिश्चित करतात. प्रमाणित सहिष्णुता पातळीसह, हे गेज वापरकर्त्यांना विशिष्ट परिमाण स्वीकार्य मर्यादेमध्ये येते की नाही हे मूल्यांकन करण्यास अनुमती देते. उत्पादक बर्‍याचदा मशीन्ड भागांच्या परिमाणांची पडताळणी करण्यासाठी पिन गेजचा वापर करतात, हे सुनिश्चित करते की ते पुढील उत्पादन टप्प्यात जाण्यापूर्वी आवश्यक वैशिष्ट्ये पूर्ण करतात.

पिन गेजचा अनुप्रयोग सरळ आहे. छिद्राचा व्यास मोजण्यासाठी, वापरकर्ता योग्य पिन गेज आकार निवडतो आणि छिद्रात घालतो. जर पिन अत्यधिक शक्तीशिवाय स्नूझ फिट असेल तर ते सूचित करते की व्यास योग्य आहे. याउलट, जर पिन गेज बसत नसेल तर, भाग सहिष्णुतेत आहे की नाही हे निर्धारित करण्यासाठी पुढील तपासणीची हमी दिली जाते.

शिवाय, पिन गेजचा वापर इतर मापन साधनांच्या कॅलिब्रेशनसाठी देखील केला जाऊ शकतो, ते अचूक वाचन प्रदान करतात याची खात्री करुन. हे पैलू त्यांना केवळ उत्पादनातच नव्हे तर प्रयोगशाळेच्या सेटिंग्जमध्ये देखील महत्त्वपूर्ण बनवते जेथे अचूक मोजमाप महत्त्वपूर्ण आहेत.

पिन गेज वर्ग

पिन गेजचे प्रामुख्याने तीन वर्गांमध्ये वर्गीकृत केले जाते: ए, बी आणि सी. प्रत्येक वर्ग एक अनोखा हेतू आहे आणि विशिष्ट सहिष्णुतेचे पालन करतो, ज्यामुळे अभियंत्यांना त्यांच्या गरजेसाठी योग्य गेज निवडण्याची परवानगी मिळते.

क्लास ए पिन गेज सर्वाधिक सुस्पष्टतेसह तयार केले जातात आणि घट्ट सहिष्णुता आवश्यक असलेल्या अनुप्रयोगांसाठी आदर्श आहेत. हे गेज सामान्यत: अशा परिस्थितीत वापरले जातात जेथे उच्च स्तरीय अचूकता आवश्यक असते, जसे की मोजमाप साधने कॅलिब्रेट करणे किंवा गुणवत्ता नियंत्रण प्रक्रियेमध्ये जेथे घटक परिमाणांचे प्रमाणीकरण गंभीर आहे.

वर्ग बी पिन गेज अचूकता आणि खर्च-प्रभावीपणा दरम्यान संतुलन प्रदान करतात. ते सामान्य मोजमाप कार्यांसाठी योग्य असतात आणि बर्‍याचदा दुकानातील मजल्यावर वापरल्या जातात जेथे वारंवार मोजमाप घेतले जाते. ते वर्ग ए गेज सारख्याच पातळीवर अचूकता प्रदान करीत नाहीत, तरीही उत्पादन प्रक्रियेत सातत्यपूर्ण गुणवत्ता राखण्यासाठी ते अद्याप महत्त्वपूर्ण आहेत.

क्लास सी पिन गेज कमी मागणी असलेल्या अनुप्रयोगांसाठी डिझाइन केलेले आहेत, बहुतेकदा द्रुत तपासणी साधन म्हणून किंवा खडबडीत तपासणीसाठी काम करतात. त्यांचे सहनशीलता मोठे आहेत, ज्यामुळे ते कमी तंतोतंत परंतु अधिक किफायतशीर देखील आहेत. वर्ग सी गेज सामान्यत: अशा परिस्थितीत वापरले जातात जेथे उच्च अचूकता आवश्यक नसते, मागील वर्गांच्या परिष्कृत सुस्पष्टतेची आवश्यकता न घेता अधिक कार्यक्षम मापन प्रक्रियेस अनुमती देते.

मानक Pl जीबी/टी 1957

मेकिंग्ज ● जीसीआर 15

युनिट ● मिमी
