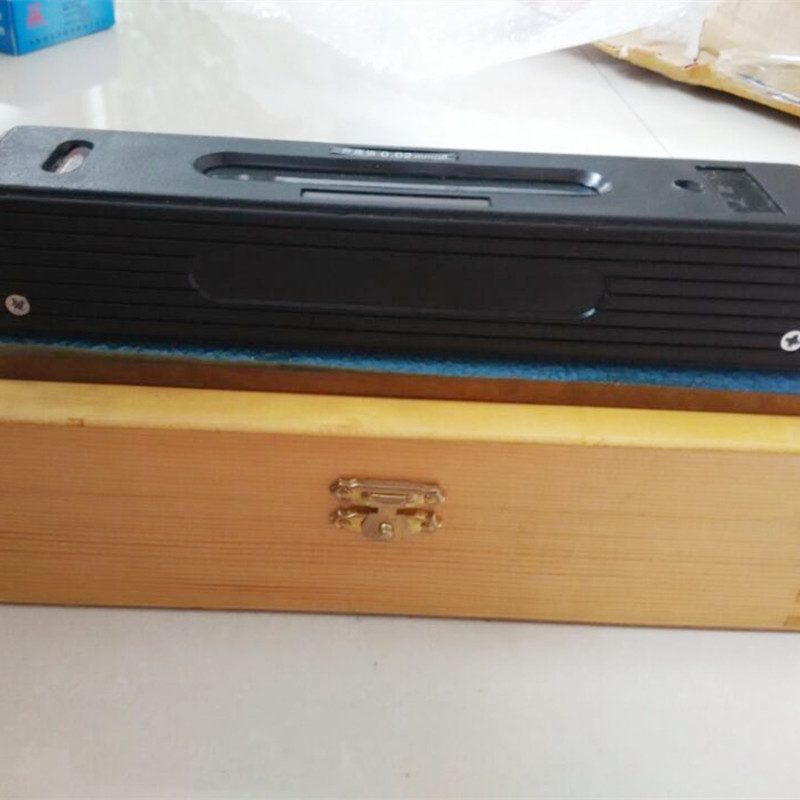

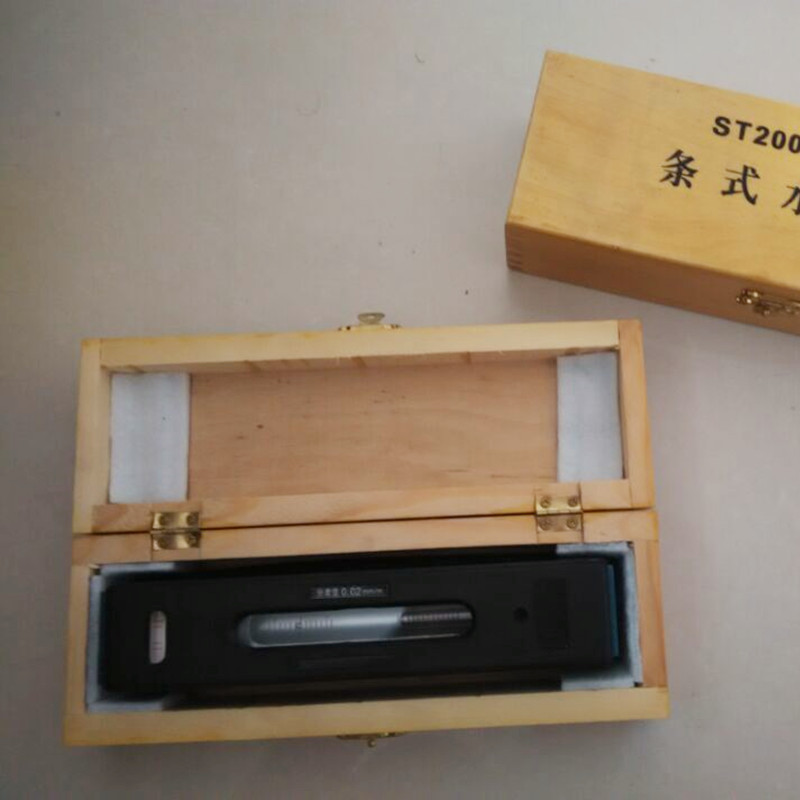

बार पातळी

• - समायोज्य मुख्य कुपी 0.0002 "/10"
• - व्ही-ग्रोव्ह बेस.
• - क्रॉस टेस्ट कुपी सह.
• - मजबूत कास्ट लोह शरीर.
• - नियमित मास्टर सुस्पष्टता पातळीच्या तुलनेत, ही पातळी अधिक परिष्कृत वातावरणात डिझाइन आणि तयार केली गेली आहे.
•
• उत्पादन बिंदू आणि बार पातळीचे अनुप्रयोग: बार पातळी वापरण्याची खबरदारी:
• 1. बार पातळीसह मोजण्यापूर्वी, मोजमाप पृष्ठभाग काळजीपूर्वक स्वच्छ केले पाहिजे आणि कोरडे पुसले जावे जसे स्क्रॅच, गंज आणि बुरेस सारख्या दोषांची तपासणी करा.
• २. बार पातळीसह मोजण्यापूर्वी, शून्य स्थिती योग्य आहे की नाही ते तपासा. अचूक नसल्यास, समायोज्य पातळी समायोजित केली जावी आणि निश्चित पातळी दुरुस्त केली जावी.
• The. बार पातळीसह मोजताना, तापमानाचा प्रभाव टाळला पाहिजे. पातळीच्या आत असलेल्या द्रवपदार्थाचा तापमान बदलांवर महत्त्वपूर्ण परिणाम होतो. म्हणूनच, हाताची उष्णता, थेट सूर्यप्रकाश आणि पातळीवरील खराब श्वासाच्या प्रभावाकडे लक्ष दिले पाहिजे.
• Bar. बार पातळीच्या वापरामध्ये, मोजमापांच्या परिणामावरील पॅरालॅक्सचा प्रभाव कमी करण्यासाठी वाचन अनुलंब पातळीच्या स्थितीत केले पाहिजे.
•

• उत्पादन मापदंड

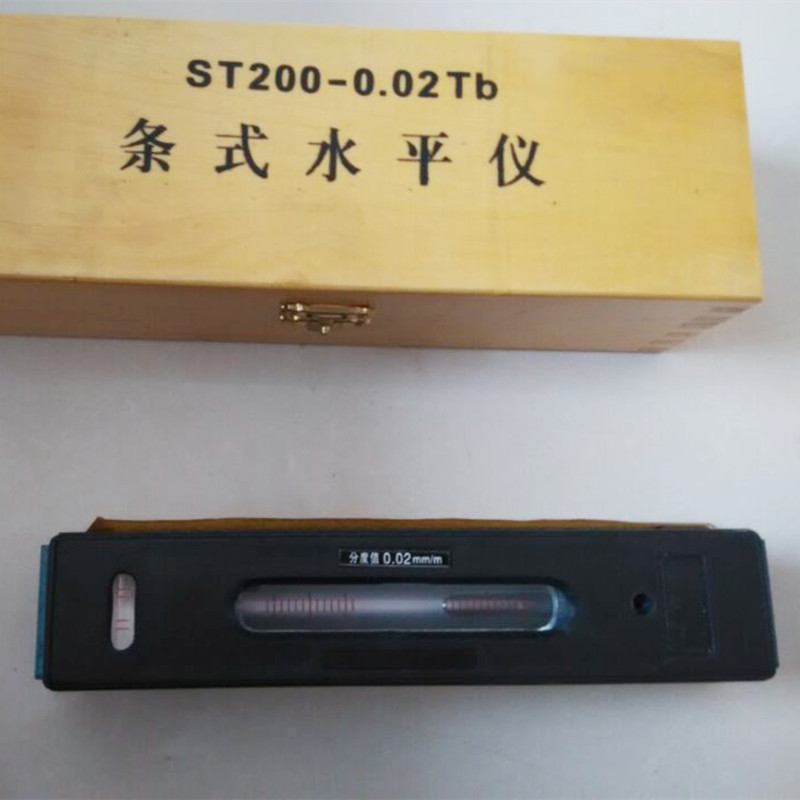

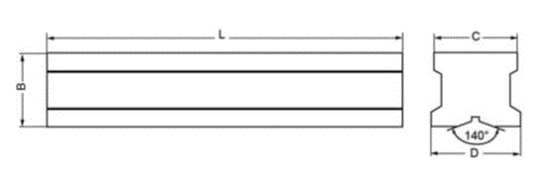

• बार लेव्हल गेज एम बार लेव्हल गेज तपशील एमएम: अचूकता: 0.02 मिमी/मी.

बार पातळी म्हणजे काय? फ्रेम पातळीवरील मुख्य फरक

​
एक बार पातळी हे एक कॉम्पॅक्ट, रेखीय सुस्पष्टता साधन आहे जे सरळपणा, संरेखन आणि सपाट किंवा दंडगोलाकार पृष्ठभागांवर झुकाव मोजण्यासाठी डिझाइन केलेले आहे – औद्योगिक अनुप्रयोगांसाठी आदर्श जेथे जागा मर्यादित किंवा दंडगोलाकार वर्कपीस (उदा. पाईप्स, मशीन शाफ्ट) तपासणीची आवश्यकता आहे. स्टोरेन येथे, आमच्या बारच्या पातळीवर व्ही-ग्रोव्ह बेससह खडकाळ कास्ट लोह शरीर आहे, जे गोल पृष्ठभागावर सुरक्षित प्लेसमेंट करण्यास परवानगी देते आणि सूक्ष्म टिल्ट्स (0.02 मिमी/मीटर विचलनापेक्षा कमी) शोधण्यासाठी एकच सुस्पष्टता बबल वायल आहे. परंतु ते फ्रेम पातळीपेक्षा कसे वेगळे आहे? चला मुख्य फरक तोडूया:​

1. डिझाइन आणि रचना​

बार पातळी: रेषीय, बेसच्या बाजूने व्ही-आकाराच्या खोबणीसह एकल-अक्ष डिझाइन (ग्रिपिंग दंडगोलाकार वस्तूंसाठी गंभीर) आणि एक किंवा दोन बबल वायल्स (क्षैतिज/अनुलंब). हलके आणि पोर्टेबल, घट्ट जागांसाठी किंवा जाता जाता मोजमापांसाठी योग्य.​

फ्रेम लेव्हल (उदा. प्रेसिजन फ्रेम लेव्हल): आयताकृती, एकाधिक मशीनिंग वर्किंग पृष्ठभागांसह चार-बाजूची फ्रेम (फ्रंट, बॅक, टॉप, तळाशी), सपाट प्लेनवरील क्षैतिज आणि उभ्या मोजमापांना समर्थन देते. जटिल, बहु-पृष्ठभाग तपासणीसाठी बल्कियर परंतु अधिक अष्टपैलू.​

2. मोजमाप फोकस​

बार लेव्हल: दंडगोलाकार संरेखन (उदा. मशीन टूल गाईड्सची सरळपणा, पाईप प्रतिष्ठापने) आणि एकल-विमान सपाटपणा मध्ये माहिर आहे. व्ही-ग्रूव्ह गोल शाफ्टशी स्थिर संपर्क सुनिश्चित करते, मोजमाप दरम्यान घसरून काढून टाकते.​

फ्रेम लेव्हल: मशीन बेस, कन्स्ट्रक्शन फ्रेमवर्क किंवा लाकूडकाम टेबल्स सारख्या मोठ्या सपाट पृष्ठभागावर बहु-आयामी फ्लॅटनेस तपासणी (क्षैतिज, उभ्या, चौरसपणा) वर उत्कृष्ट. त्याच्या चार कडा जटिल कोन आणि संरेखन कार्यांसाठी संदर्भ बिंदू प्रदान करतात.

​
3. सुस्पष्टता आणि अनुप्रयोग परिस्थिती​

दोन्ही साधने उच्च अचूकता (स्टोरेन येथे 0.02 मिमी/मीटर मानक) ऑफर करतात, परंतु त्यांची शक्ती वेगवेगळ्या वापर प्रकरणांमध्ये आहे:​

दंडगोलाकार घटक, अरुंद रेल किंवा मर्यादित जागांमध्ये जेथे कॉम्पॅक्ट साधन आवश्यक आहे तेथे बार पातळी वापरा.​
सपाट पृष्ठभाग मोजताना, उजवे कोन तपासताना किंवा कार्यशाळा, बांधकाम साइट्स किंवा सीएनसी मशीन सेटअपमध्ये एकाचवेळी क्षैतिज/अनुलंब अभिप्राय आवश्यक असताना फ्रेम स्तरासाठी (विशेषत: एक अचूक फ्रेम पातळी) निवडा.​

4. दोन्ही श्रेणींमध्ये स्टोरेनचे कौशल्य​

स्टोरेन येथे, आम्ही खडबडीत विश्वसनीयतेसाठी बार पातळी अभियंता करतो-त्यांचे कास्ट लोखंडी शरीर गंज आणि परिणामाचा प्रतिकार करते, तर व्ही-ग्रूव्हमध्ये परिपूर्ण दंडगोलाकार तंदुरुस्त सुनिश्चित करण्यासाठी अचूक दळणे होते. प्रीमियम प्रेसिजन फ्रेम लेव्हल मालिकेसह आमची फ्रेम पातळी, न जुळणार्‍या बहु-पृष्ठभागाच्या अचूकतेसाठी एअरक्राफ्ट-ग्रेड अ‍ॅल्युमिनियम फ्रेम आणि ड्युअल-व्हियल सिस्टम वैशिष्ट्यीकृत करते.​

आपल्याला बार पातळीची पोर्टेबिलिटी किंवा फ्रेम लेव्हलची अष्टपैलुत्व आवश्यक असो, स्टोरेनची औद्योगिक-ग्रेड साधने आपल्या प्रकल्पांची मागणी सुस्पष्टता आणि टिकाऊपणा देतात. आपल्या अनुप्रयोगासाठी योग्य मापन समाधान शोधण्यासाठी आज आमची श्रेणी एक्सप्लोर करा.

उच्च-परिशुद्धता बार पातळी: 0.02 मिमी/मीटर अचूकता वैशिष्ट्ये

स्टोरेन येथे, आमची बार लेव्हल मालिका उद्योग-अग्रगण्य 0.02 मिमी/मीटर अचूकतेसह अचूक मोजमाप पुन्हा परिभाषित करते-अशा कार्यांसाठी इंजिनियर केलेले जेथे अगदी लहान विचलन देखील प्रकल्पाच्या यशावर परिणाम करू शकते. या तपशीलाचा अर्थ असा आहे की आमचे साधन औद्योगिक, उत्पादन आणि देखभाल अनुप्रयोगांमधील गंभीर संरेखनासाठी मानक सेट करते, 1 मीटर लांबीच्या 1 मीटरपेक्षा जास्त 0.02 मिमी टिल्ट शोधते.​

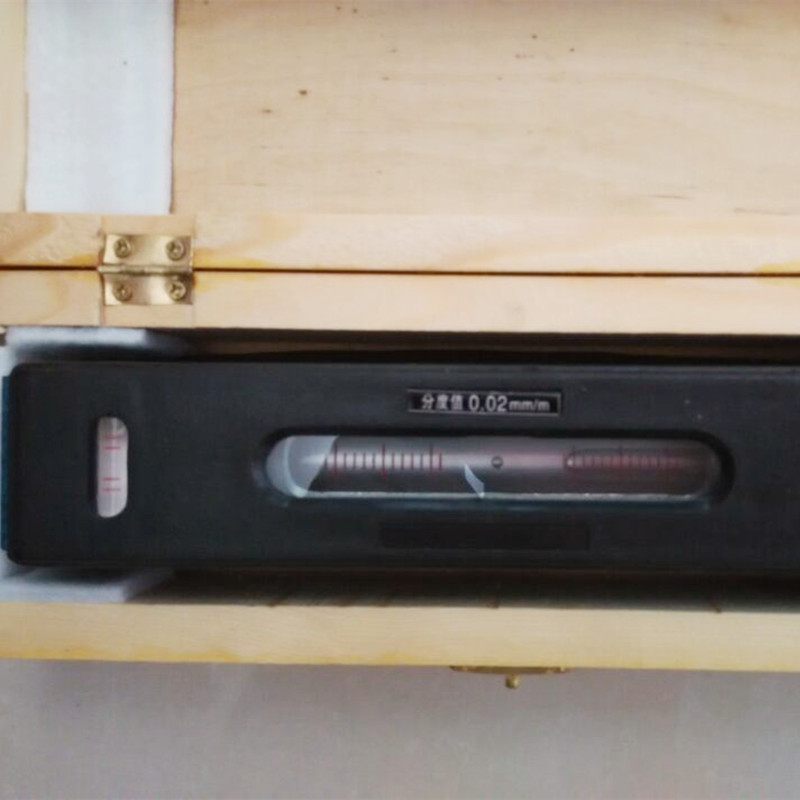

1. कॅलिब्रेटेड बबल वायल तंत्रज्ञान​

विस्तार त्रुटी कमी करण्यासाठी ऑप्टिकल-ग्रेड ग्लास आणि तापमान-स्थीर द्रवपदार्थाने तयार केलेले, आमच्या बार पातळीच्या अचूकतेचे हृदय त्याचे सावधपणे कॅलिब्रेटेड बबल कुपी आहे. प्रत्येक कुपी एक 3-चरण कॅलिब्रेशन प्रक्रिया घेते, जेव्हा पृष्ठभाग अगदी क्षैतिज किंवा अनुलंब असेल तेव्हा बबल अगदी मध्यभागी आहे याची खात्री करुन देते. चढउतार वातावरणातही स्पष्ट, पुनरावृत्ती करण्यायोग्य वाचन प्रदान करणारे हे अंदाज काढून टाकते.​

2. प्रेसिजन-मशीन्ड व्ही-ग्रोव्ह बेस​

आमच्या बार लेव्हलमध्ये मायक्रॉन-स्तरीय सहिष्णुतेसाठी व्ही-आकाराचे ग्रूव्ह ग्राउंड आहे, जे मशीन शाफ्ट, पाईप्स किंवा रेल मार्गदर्शक यासारख्या दंडगोलाकार पृष्ठभागांशी अखंड संपर्क सुनिश्चित करते. खोबणीचा 120 ° कोन आणि मिरर-फिनिश पृष्ठभाग (आरए ≤ 0.8μm) स्लिपेज आणि मोजमाप विसंगती दूर करतात, ज्यामुळे गोल वर्कपीसवरील सरळ तपासणीसाठी ते आदर्श बनते, जेथे अचूकता न बोलता येते.

​
3. स्थिर कामगिरीसाठी खडबडीत बांधकाम​

उष्मा -उपचार केलेल्या कास्ट लोहाच्या शरीरात ठेवलेले, आमची बार पातळी थर्मल विस्तार आणि यांत्रिक तणावाचा प्रतिकार करते, 0.02 मिमी/मीटरची अचूकता -10 डिग्री सेल्सियस ते 50 डिग्री सेल्सियस तापमानात टिकवून ठेवते. सॉलिड कोअर डिझाइन औद्योगिक यंत्रणेतून कंपने ओलसर करते, तर अँटी-कॉरोसिव्ह मुलामा चढवणे कोटिंग तेल, शीतलक आणि ओलावापासून संरक्षण करते, कठोर कार्यशाळेच्या वातावरणात दीर्घकालीन सुस्पष्टतेसाठी गंभीर.​

4. अनुप्रयोग जेथे सुस्पष्टता सर्वात जास्त महत्त्वाची आहे​

कन्व्हेयर रोलर्स किंवा पाइपलाइन स्थापनेची सरळता सत्यापित करण्यासाठी सीएनसी मशीन टूल मार्गदर्शक संरेखित करण्यापासून, आमची उच्च-परिशुद्धता बार पातळी अतुलनीय विश्वसनीयता देते. अभियंता आणि तंत्रज्ञ त्याच्या 0.02 मिमी/मीटर रेटिंगवर विश्वास ठेवतात:​

मशीन टूल सेटअप: वर्कपीस दोष टाळण्यासाठी स्पिंडल संरेखन सुनिश्चित करणे​
एरोस्पेस घटक तपासणी: दंडगोलाकार भाग सहनशीलता वैध करणे​
भारी उपकरणे देखभाल: गुळगुळीत ऑपरेशनसाठी हायड्रॉलिक सिलेंडर शाफ्ट कॅलिब्रेट करणे​

5. स्टोरेनची अचूकतेची वचनबद्धता​

प्रत्येक बार पातळी आयएसओ 17025 मानकांच्या अनुपालनाची पुष्टी करून, शोधण्यायोग्य कॅलिब्रेशन प्रमाणपत्रासह आमच्या कारखाना सोडते. आम्ही प्रत्येक साधन 12-बिंदू गुणवत्ता ऑडिटला अधीन करतो, ज्यात फ्लॅटनेस चाचणी, बबल स्थिरता तपासणी आणि तापमान सायकलिंगसह 0.02 मिमी/मीटर तपशील त्याच्या संपूर्ण आयुष्यात सत्य आहे याची हमी देते.​

जेव्हा आपला प्रकल्प मोजमापांची मागणी करतो तेव्हा आपण आपली प्रतिष्ठा रोखू शकता, तेव्हा स्टोरेन बार पातळी निवडा – जेथे 0.02 मिमी/मीटर अचूकता केवळ एक तपशील नाही, परंतु तडजोडीशिवाय अचूकतेचे वचन आहे.

बार स्तर अनुप्रयोग: दंडगोलाकार वर्कपीसेस आणि व्ही-ग्रूव्ह्स मोजणे

औद्योगिक मोजमापात, दंडगोलाकार पृष्ठभाग आणि व्ही-आकाराच्या संरचना असलेल्या अचूक कार्यांमध्ये बारची पातळी वाढवते-जिथे त्यांचे विशेष डिझाइन सामान्य साधनांना मागे टाकते. स्टोरेन येथे, आमची बार लेव्हल मालिका अतुलनीय अचूकता आणि विश्वासार्हतेसह या आव्हानांना सामोरे जाण्यासाठी इंजिनियर केली गेली आहे, ज्यामुळे दंडगोलाकार वर्कपीसेस, मशीन टूल गाईड्स आणि व्ही-ग्रोव्ह घटकांसह काम करणा for ्या व्यावसायिकांसाठी ते प्राधान्य दिले गेले आहे.

1. दंडगोलाकार वर्कपीस संरेखन आणि सरळपणा तपासणी

बार लेव्हलचे परिभाषित वैशिष्ट्य-व्ही-ग्रोव्ह्ड बेस-गोल पृष्ठभागासह एक सुरक्षित, स्थिर इंटरफेस तयार करते, जसे:

मशीन टूल शाफ्ट्स: सीएनसी स्पिंडल शाफ्ट किंवा कन्व्हेयर रोलर्स संरेखित करताना, स्टोरेनची बार लेव्हल सिलेंडरच्या रेखांशाच्या अक्षासह सूक्ष्म-टिल्ट्स (0.02 मिमी/मीटरपेक्षा कमी) शोधून कमीतकमी धावपळ सुनिश्चित करते. व्ही-ग्रूव्हचा 120 ° कोन आणि अचूकता-ग्राउंड पृष्ठभाग (आरए ≤ 0.8μm) दंडगोलाकार भूमितीशी परिपूर्ण आहे, स्लिपेज आणि मोजमाप त्रुटी दूर करते.

पाइपलाइन प्रतिष्ठापने: तेल आणि वायू किंवा औद्योगिक पाइपिंग सिस्टममध्ये, आमची बार पातळी असेंब्ली दरम्यान पाईप विभागांची सरळता सत्यापित करते, ज्यामुळे प्रवाह अकार्यक्षमता किंवा स्ट्रक्चरल ताण येऊ शकते अशा चुकीच्या प्रतिकारांना प्रतिबंधित करते. त्याची कॉम्पॅक्ट डिझाइन घट्ट नाली जागांमध्ये सहजपणे बसते, जिथे बल्कियर साधने पोहोचण्यात अयशस्वी होतात.

2. व्ही-ग्रूव्ह घटक कॅलिब्रेशन

व्ही-ग्रोव्ह्ड स्ट्रक्चर्स-फिक्स्चर, गेज आणि रेल सिस्टममधील सामान्य-अचूक कोन आणि सपाटपणा तपासणीची आवश्यकता आहे. स्टोरेनची बार पातळी येथे उत्कृष्ट आहे:

व्ही-ग्रूव्ह स्क्वेअरनेस चाचणी करणे: दोन विरोधी व्ही-ग्रूव्ह्स (उदा. मशीन टूल स्लाइड्समध्ये) ओलांडून पातळीवर ठेवणे कोनीय विचलन प्रकट करते, गुळगुळीत रेषेच्या हालचालीसाठी घटक सोबती योग्यरित्या सुनिश्चित करते.
व्ही-गाईड रेल संरेखित करणे: स्वयंचलित उत्पादन रेषांमध्ये, आमची बार पातळी सुनिश्चित करते की व्ही-मार्गदर्शित रेल उत्तम प्रकारे समांतर आहेत, हलविण्याच्या गाड्यांवरील पोशाख कमी करतात आणि रोबोटिक शस्त्रे किंवा मटेरियल हँडलरसाठी स्थितीत अचूकता राखतात.

3. ऑटोमोटिव्ह प्रेसिजन कार्ये

ज्या उद्योगांमध्ये मायक्रॉनमध्ये सहिष्णुता मोजली जाते:

ऑटोमोटिव्ह असेंब्ली: पॉवरट्रेन इन्स्टॉलेशन दरम्यान, आमचे साधन सुनिश्चित करते

4. दंडगोलाकार मापनात स्टोरेन बारची पातळी का येते

आमचे बार स्तर या अनुप्रयोगांसाठी तीन मुख्य फायदे एकत्र करतात:

खडबडीत कास्ट लोह बांधकाम: कठोर कार्यशाळांमध्ये प्रभाव आणि थर्मल चढउतारांचा प्रतिकार करते, वर्षानुवर्षे जड वापरात अचूकता राखते.
ऑप्टिकल-ग्रेड बबल वायल्स: अगदी कमी-प्रकाश परिस्थितीत त्वरित, अस्पष्ट वाचन प्रदान करा, जेनेरिक पातळीच्या तुलनेत मोजमाप वेळ 30% कमी होईल.
शोधण्यायोग्य कॅलिब्रेशन: प्रत्येक साधन आयएसओ 17025-प्रमाणित अहवालासह येते, त्याची 0.02 मिमी/मीटर अचूकता गंभीर कार्यांसाठी आंतरराष्ट्रीय मानकांची पूर्तता करते.

आपण एकच शाफ्ट संरेखित करीत असलात किंवा जटिल औद्योगिक स्थापना व्यवस्थापित करत असलात तरी, स्टोरेनची बार पातळी दंडगोलाकार वर्कपीस आणि व्ही-ग्रोव्ह घटकांना सहिष्णुतेत ठेवण्यासाठी आवश्यक असलेली सुस्पष्टता आणि टिकाऊपणा वितरीत करते. गोल-पृष्ठभाग मोजमापाच्या अद्वितीय आव्हानांसाठी डिझाइन केलेले साधन विश्वास ठेवा, कारण उत्पादनात सर्वात लहान वक्र सर्वात मोठा फरक करू शकतो.
