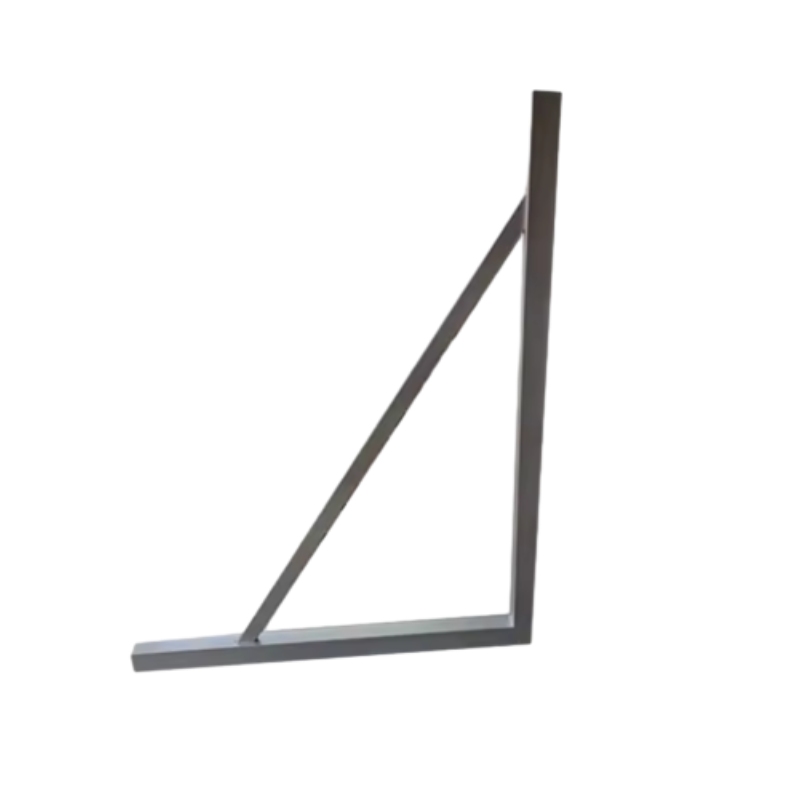

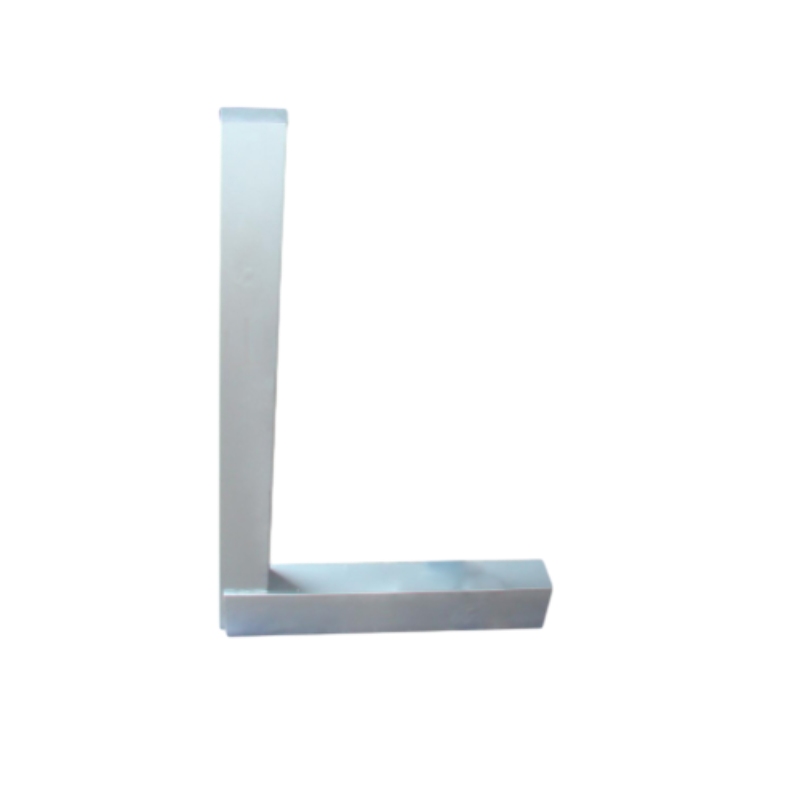

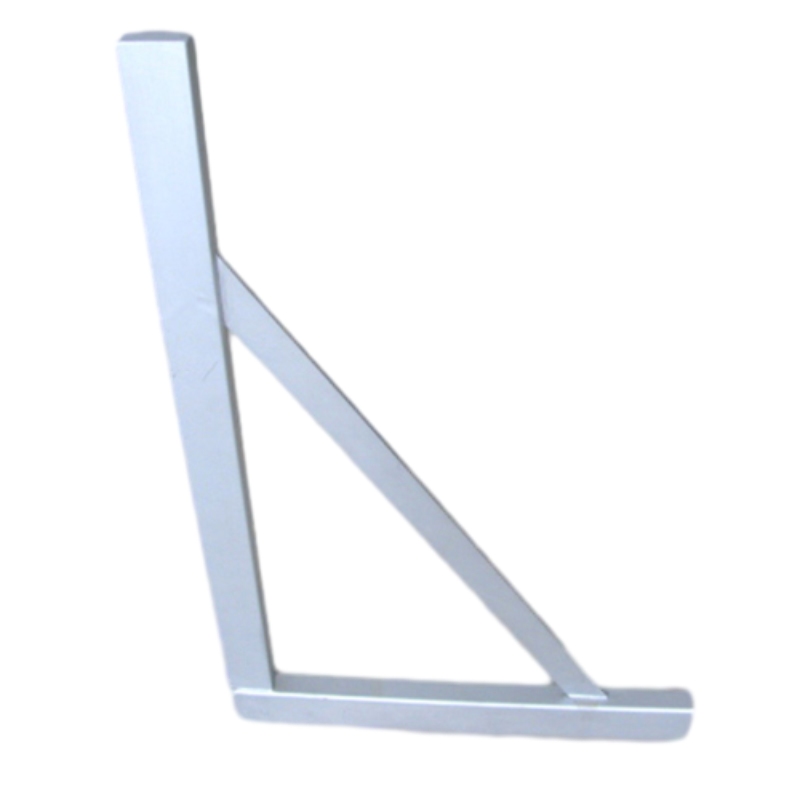

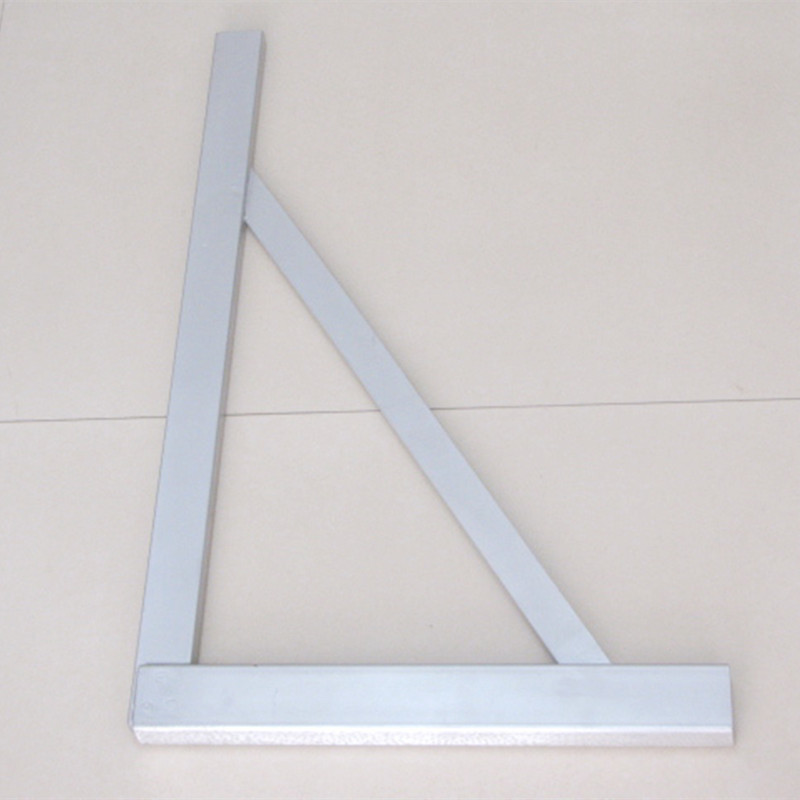

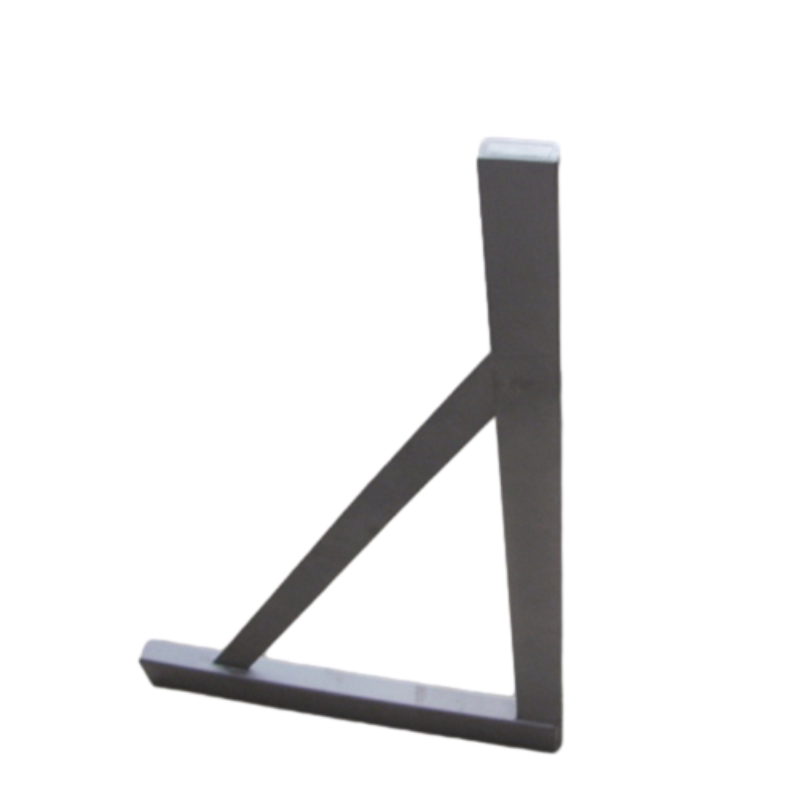

उजवा कोन शासक

मूळ ठिकाण ● हेबेई

हमी ● 1 वर्ष

सानुकूलित समर्थन ● OEM

ब्रँड नाव ● स्टोअरन

मॉडेल क्रमांक ● 3003

साहित्य ● मॅग्नेशियम

आयटम वजन ● 4 किलो

उत्पादनाचे नाव ● मॅग्नेशियम-अल्युमिनियम अ‍ॅलोय लाइट फ्लॅट शासक

साहित्य-मॅग्नेशियम-अल्युमिनियम मिश्र धातु

आकार ● 630*400 मिमी

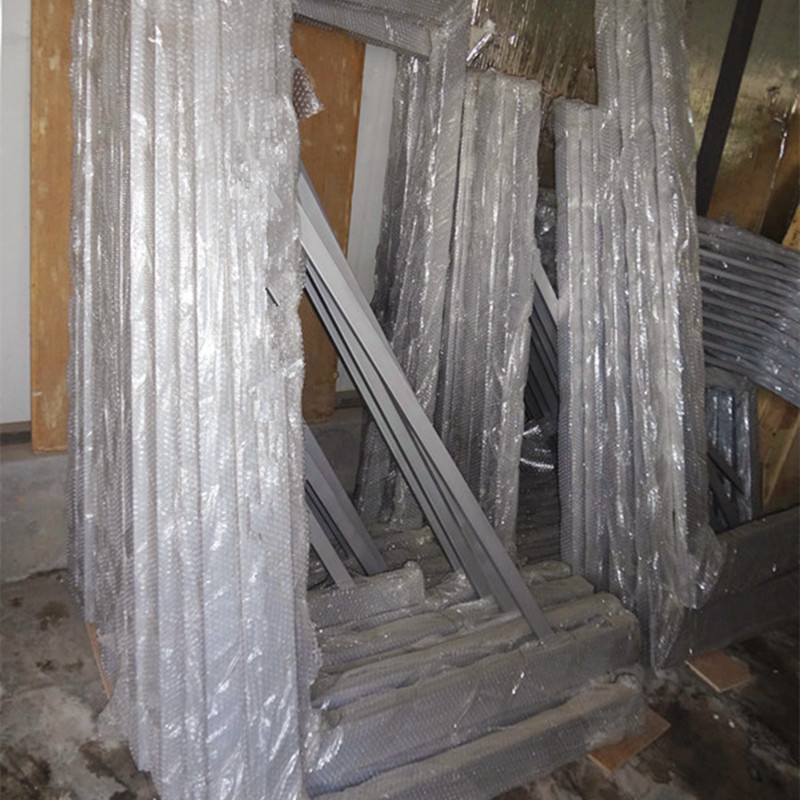

पॅकेज – प्लायवुड बॉक्स

प्रमाणपत्र ● आयएसओ 9001

ग्रेड ● 0 ग्रेड

शिपिंग lay समुद्र किंवा हवेद्वारे

कीवर्ड ● समांतर नियम

सुस्पष्टता ● 0 ग्रेड 1 ग्रेड 2 ग्रेड

आघाडी वेळ

मॅग्नलियम वाइड सीट कोन शासक 210*300 मिमी

मॅग्नेशियम अॅल्युमिनियम राइट कोन शासक कामगिरी:

1. 1. फिजिकल गुणधर्म: 47 किलो/मिमी 2
2. 2. मॅग्नेशियम-अल्युमिनियम राइट-एंगल शासक वाढ: 17%
3. 3. मॅग्नेशियम-एल्युमिनियम राइट-एंगल शासक बेंडिंग पॉईंट: 110 किलो/मिमी 2
4. 4. मॅग्नेशियम-अल्युमिनियम राइट-एंगल शासकाची ताकद: एचव्ही 80
5.

मॅग्नेशियम-अल्युमिनियम राइट-एंगल शासकाचे खालील फायदे आहेत:

1. हलके वजन, वापरण्यास सुलभ आणि हलविणे सोपे आहे.
2. 2. विकृत करणे सोपे नाही. सामान्य स्टील सामग्रीचा वाकणे बिंदू 30 किलो/मिमी 2 आहे आणि सामान्य कास्ट लोहाचा 38 किलो/मिमी 2 आहे. या सामग्रीचा वाकणे बिंदू 110 किलो/मिमी 2 आहे आणि वाकणे प्रतिरोध निर्देशांक इतर सामग्रीच्या पलीकडे आहे.
3. 3. दीर्घकालीन समतुल्यामुळे त्याच्या सरळपणा आणि समांतरतेवर परिणाम न करता ठेवणे सोपे करणे, निलंबन आणि समतुल्य केले जाऊ शकते.
4. 4. हे दर्शविणे सोपे नाही, वापरादरम्यान तेल वापरू नका, बराच काळ वापरू नका, साठवताना सामान्य औद्योगिक तेलाचा पातळ थर हळूवारपणे कोट करा.

उजवा कोन शासक अचूकता ग्रेड 0-2: अनुलंब सहनशीलता मानक

अचूक उत्पादनात, योग्य कोन शासक केवळ कठोर अनुलंब सहनशीलता राखण्याच्या क्षमतेइतकेच प्रभावी आहे. स्टोरेनने आमच्या मेटल 90 डिग्री शासक सोल्यूशन्ससाठी तीन अचूक ग्रेड (0, 1, 2) परिभाषित केले आहेत, प्रत्येक विशिष्ट औद्योगिक मागण्या पूर्ण करण्यासाठी इंजिनियर केलेले – एरोस्पेस मेट्रोलॉजीपासून सामान्य मशीनिंगपर्यंत. आयएसओ 1101 आणि जीबी/टी 6092 अनुपालन द्वारा समर्थित, आपल्या अनुलंब तपासणी गरजा पूर्ण करण्यासाठी आपण योग्य साधन निवडले आहे हे सुनिश्चित करते.

1. ग्रेड 0: अल्ट्रा-उच्च सुस्पष्टता (± 2")

गंभीर अनुप्रयोगांसाठी सोन्याचे मानक:

सहिष्णुता: लेसर इंटरफेरोमेट्रीद्वारे सत्यापित ± 2 आर्कसेकंद (± 0.0005 मिमी/मीटर) मध्ये 90 ° उभ्यापणा राखते.
साहित्य: प्रीमियम एचटी 200 कास्ट लोह (कंपन डॅम्पिंगसाठी) किंवा मॅग्नेशियम अ‍ॅल्युमिनियम मिश्र धातु (हलके कठोरपणासाठी), दोन्ही अंतर्गत ताणतणाव दूर करण्यासाठी -80 ° से.

अनुप्रयोग:

एरोस्पेस घटक चाचणी: एक स्टोरेन 90 डिग्री अँगल शासक (ग्रेड 0, 630×400 मिमी) जेट इंजिन कंस ± 0.001 मिमी/मीटरच्या आत संरेखित करते, ज्यामुळे थकवा अयशस्वी होण्यापासून प्रतिबंधित करते.
सीएमएम कॅलिब्रेशन: समन्वय मापन मशीनसाठी संदर्भ मानक म्हणून काम करते, जेथे उप-मायक्रॉन त्रुटी वैद्यकीय डिव्हाइस इम्प्लांट्ससाठी प्रमाणन डेटा अवैध करू शकतात.

2. ग्रेड 1: औद्योगिक सुस्पष्टता (± 5")

बहुतेक मशीनिंग कार्यांसाठी अचूकता आणि अष्टपैलुत्व शिल्लक आहे:
सहिष्णुता: ± 5 आर्केसकंद (± 0.0015 मिमी/मीटर), आयएसओ 1101-अनुपालन अनुरूपता तपासणीसाठी आदर्श.
डिझाइन वैशिष्ट्ये: मेटल 90 डिग्री रुलर मॉडेल्स (3000×2000 मिमी) वर प्रबलित फास, विरूपण न करता 200 किलो+ लोड वितरीत करतात, तर 5μm अँटी-कॉरोशन कोटिंग कूलंट एक्सपोजरपासून संरक्षण करते.

अनुप्रयोग:

ऑटोमोटिव्ह फिक्स्चरिंग: स्टोरेन राइट एंगल शासक (ग्रेड 1, 1000×630 मिमी) इंजिन ब्लॉक बोर्स ± 0.01 मिमीच्या आत वीण पृष्ठभागावर लंबवत असल्याचे सुनिश्चित करते, असेंब्लीचे पुनर्वापर 40%कमी करते.
सीएनसी मशीन संरेखन: मिलिंग मशीनवर स्पिन्डल अनुलंबिटीची पडताळणी करते, पृष्ठभाग फिनिश (आरए ≤1.6μm) सुधारते आणि टूल लाइफ 25%वाढवते.

3. ग्रेड 2: सामान्य-हेतू सुस्पष्टता (± 10")

नॉन-क्रिटिकल संरेखन आणि लेआउट कार्यांसाठी विश्वसनीय:

सहिष्णुता: जीबी/टी 6092 वर्ग 2 आवश्यकतांसाठी योग्य 10 आर्केसकंद (± 0.003 मिमी/मीटर).
साहित्य पर्यायः खर्च-प्रभावी कार्बन स्टील (हेवी-ड्यूटी वातावरणासाठी) किंवा एनोडाइज्ड अ‍ॅल्युमिनियम (कापड कार्यशाळांमध्ये गंज प्रतिरोधकासाठी), 1500×1000 मिमी मॉडेलसाठी फक्त 5 किलो वजनाचे.

अनुप्रयोग:

भारी उपकरणे असेंब्ली: एक स्टोरेन मल्टी एंगल एज शासक (ग्रेड 2, 2000×1500 मिमी) बुलडोजर ब्लेड माउंट्सची उभ्याता तपासते, इष्टतम माती विस्थापनासाठी 90 ° संरेखन सुनिश्चित करते.
शीट मेटल फॅब्रिकेशन: 5 मिमी-जाड स्टील शीट्सवर 90 ° बेंड मार्क मार्गदर्शन करते, ज्यामुळे चाचणी-आणि-त्रुटी समायोजन कमी करते.

4. स्टोरेनची सुस्पष्टता आश्वासन

कॅलिब्रेशन ट्रेसिबिलिटी: प्रत्येक उजव्या कोनात शासकात सीएमएम-व्युत्पन्न प्रमाणपत्र समाविष्ट आहे, जे राष्ट्रीय मेट्रोलॉजी मानकांनुसार शोधण्यायोग्य आहे.
सानुकूल ग्रेड: अर्ध-क्रिटिकल एरोस्पेस उपकंपनींसाठी ग्रेड 0.5 शासक आवश्यक आहे? आमचे अभियंते आपल्या वैशिष्ट्यांनुसार सहनशीलता आणतात, 4-6 आठवड्यांत वितरित केले जातात.
वॉरंटीः उभ्यागृहात 1 वर्षाचे कव्हरेज, उद्योगाच्या सरासरीपेक्षा दुप्पट, 40 डिग्री सेल्सियसच्या कार्यशाळेच्या उष्णतेमध्ये देखील दीर्घकालीन विश्वसनीयता सुनिश्चित करते.

आपल्याला एरोस्पेससाठी ग्रेड 0 ची उप-मायक्रॉन अचूकता, ऑटोमोटिव्ह मशीनिंगसाठी ग्रेड 1 ची संतुलित कामगिरी किंवा सामान्य कार्यांसाठी ग्रेड 2 ची खर्च-प्रभावी विश्वसनीयता, स्टोरेनची अचूक-ग्रेड राइट एंगल रुलर सोल्यूशन्स न जुळणारी अनुलंब नियंत्रण वितरीत करतात. सर्वसमावेशक कोन तपासणीसाठी उजव्या कोनात प्रोट्रॅक्टर अ‍ॅक्सेसरीजसह जोडा आणि कठोर औद्योगिक मानकांची पूर्तता करण्यासाठी आमच्या अभियांत्रिकी तज्ञांवर विश्वास ठेवा – जेथे प्रत्येक डिग्री अचूक मोजणी.

उजवा कोन शासक स्टोरेज टिप्स: हँगिंग वि. क्षैतिज प्लेसमेंट बेस्ट सराव

आपल्या उजव्या कोनाच्या शासकाची सुस्पष्टता आणि दीर्घायुष्य राखण्यासाठी योग्य स्टोरेज गंभीर आहे. स्टोरेन त्याची साधने अभियंता आहेत-हलके-वजनाच्या धातू 90 डिग्री रुलर मॉडेल्सपासून हेवी-ड्यूटी मल्टी एंगल एज रुलर सोल्यूशन्स-स्टोरेज-अनुकूल डिझाइनसह, परंतु या सर्वोत्तम पद्धतींचे अनुसरण केल्याने आपल्या गुंतवणूकीला वर्षानुवर्षे अचूक राहते याची खात्री होते. आपल्या साधन प्रकार आणि कार्यशाळेच्या गरजा आधारावर हँगिंग आणि क्षैतिज प्लेसमेंट दरम्यान कसे निवडावे ते येथे आहे:

1. हँगिंग स्टोरेज: लाइटवेट आणि लहान-ते-मध्यम राज्यकर्त्यांसाठी आदर्श

90 डिग्री अँगल रुलर मॉडेलसाठी योग्य ≤1500×1000 मिमी (उदा. मॅग्नेशियम अ‍ॅल्युमिनियम किंवा एनोडाइज्ड अ‍ॅल्युमिनियम):

हे का कार्य करते: हँगिंग हे राज्यकर्त्याच्या किनार्यांवरील गुरुत्वाकर्षणाचा ताण दूर करते, क्षैतिज स्टोरेजसह उद्भवू शकणार्‍या किंचित वॉर्पिंगला प्रतिबंधित करते. स्टोरेनचे मेटल 90 डिग्री शासक (1000×630 मिमीसाठी 5 किलो) सुरक्षित माउंटिंगसाठी प्रबलित हँगिंग होल (20 मिमी व्यासाचा, कडा संरक्षित करण्यासाठी काउंटरसंक) वैशिष्ट्यीकृत आहे.

ते कसे करावे:

वॉल-आरोहित रॅकवर हे साधन अनुलंबपणे टांगण्यासाठी अँटी-व्हिब्रेशन हुक (स्टोरेन राज्यकर्त्यांसह समाविष्ट) वापरा, धूळ जमा टाळण्यासाठी 90 ° काठ खाली दिशेने सुनिश्चित करा.
अपघाती परिणाम रोखण्यासाठी राज्यकर्त्यांमधील 50 मिमी मंजुरी सोडा – ग्रेड 0 राईट एंगल शासक मॉडेल्सची ± 2 "सुस्पष्टता राखण्यासाठी क्रिटिकल.

यासाठी सर्वोत्कृष्टः मर्यादित मजल्यावरील जागेसह कार्यशाळेचे वातावरण किंवा वारंवार तपासणीसाठी द्रुत प्रवेशाची आवश्यकता असलेल्या उजव्या कोनात प्रोट्रॅक्टर-सुसंगत राज्यकर्ते संचयित करताना.

2. क्षैतिज प्लेसमेंट: हेवी-ड्यूटी आणि मोठ्या राज्यकर्त्यांसाठी शिफारस केलेले

कास्ट लोह मल्टी एंगल एज रूलर मॉडेलसाठी आदर्श ≥2000×1500 मिमी (उदा. एचटी 200 कास्ट लोह, 180 एचबी कडकपणा):

हे का कार्य करते: क्षैतिज स्टोरेज स्टोरेनच्या ताणतणावाने-तणाव-रीलिझ केलेल्या डिझाइनचा फायदा घेते, आयामी स्थिरता राखण्यासाठी स्टोरेनच्या तणाव-प्रसारित डिझाइनचा (550 डिग्री सेल्सियस ne नीलिंग) वजन समान रीतीने वितरीत करतो. असमर्थित पर्यायांपेक्षा तीन बिंदूंवर (समाप्ती + केंद्र) समर्थित 3000×2000 मिमी शासक 70% कमी एसएजी अनुभवतो.

ते कसे करावे:

शासकाच्या संपर्क पृष्ठभागांना उशी करण्यासाठी फोम-अस्तर असलेल्या शेल्फ् ‘चे अव रुप (10 मिमी जाडी, अँटी-स्टॅटिक) वापरा, सुस्पष्टता उजव्या कोन शासक मॉडेल्सच्या हाताने स्क्रॅप केलेल्या फिनिश (आरए ≤1.6μm) चे संरक्षण करा.
तापमान-नियंत्रित भागात (20 डिग्री सेल्सियस ± 2 डिग्री सेल्सियस) थर्मल विस्तार कमी करण्यासाठी साठवा-विशेषत: मॅग्नेशियम अ‍ॅल्युमिनियम शासकांसाठी महत्त्वपूर्ण, जे योग्यरित्या समर्थित असताना 40 डिग्री सेल्सियस उष्णतेमध्ये 110 किलो/मिमी² उत्पन्नाची शक्ती राखते.

यासाठी सर्वोत्कृष्टः मोठ्या प्रमाणात कार्यशाळा सेटअप किंवा जटिल कोन तपासणीसाठी सुलभ संरेखन सुनिश्चित करून, उजव्या कोनात प्रोट्रॅक्टर अ‍ॅक्सेसरीजसह राज्यकर्ते संचयित करताना.

3. सर्व शासक प्रकारांसाठी युनिव्हर्सल बेस्ट प्रॅक्टिस

स्टोरेजच्या आधी स्वच्छ: शीतलक अवशेषांपासून संरक्षण करण्यासाठी स्टोरेनच्या समाविष्ट-अँटी-रस्ट ऑइल (5μm लोणचे तेल कोटिंग) पुसून टाका-सागरी किंवा दमट वातावरणात अ‍ॅल्युमिनियम 90 डिग्री एंगल शासक मॉडेल्सचा गंज प्रतिरोध राखण्यासाठी क्रिटिकल.
स्टॅकिंग टाळा: अनुलंबपणे शासकांना कधीही ढकलू नका, कारण 5 किलो दाब देखील ताणतणाव नसलेल्या साधनांच्या 90 ° काठाला विकृत करू शकतो-स्टोरेनचा ग्रेड 1 मेटल 90 डिग्री शासक अशा विकृतीचा प्रतिकार करतो परंतु तरीही सिंगल-लेयर स्टोरेजचा फायदा होतो.
स्पष्टपणे लेबलः सुस्पष्टता ग्रेड (0/1/2) आणि मटेरियल प्रकारासह स्टोरेज स्थान चिन्हांकित करा आणि साधन निवड द्रुत करण्यासाठी, विशेषत: सीएनसी मशीन अनुलंब कॅलिब्रेशन सारख्या विशिष्ट कार्यांसाठी मल्टी एंगल एज रुलर व्हेरिएंट वापरताना.

4. स्टोरेनची स्टोरेज-वर्धित डिझाइन वैशिष्ट्ये

हँगिंग होल मजबुतीकरण: सर्व राज्यकर्ते ≥1000 मिमी स्टील-प्रबलित हँगिंग पॉईंट्स समाविष्ट करतात, 5 एक्स टूलचे वजन विकृत न करता समर्थन करण्यासाठी चाचणी केली गेली-एरोस्पेस घटक तपासणी दरम्यान वारंवार पुनर्स्थित करण्यासाठी आदर्श.
अँटी-स्लिप पाय (क्षैतिज वापरासाठी): कास्ट लोहाच्या मॉडेल्समध्ये रबराइज्ड एंड कॅप्स आहेत जे सुरक्षितपणे शेल्फ पकडतात, अपघाती स्लाइड्स रोखतात ज्यामुळे जड उपकरणे असेंब्लीच्या कामांमध्ये शासकाच्या मोजमापाच्या किनार्यास नुकसान होऊ शकते.
सानुकूल स्टोरेज सोल्यूशन्स: आपल्या उजव्या कोनात प्रोट्रॅक्टर आणि मल्टी एंगल एज रुलर सेटसाठी मोबाइल कार्ट आवश्यक आहे? आमची कार्यसंघ फोम इन्सर्टसह बेस्पोक रॅक डिझाइन करते, आपल्या वर्कफ्लोमध्ये अखंड एकत्रीकरणासाठी 4-6 आठवड्यांत वितरित केली जाते.

द्रुत प्रवेशासाठी आपण हलके 90 डिग्री कोन शासक लटकत असाल किंवा जास्तीत जास्त स्थिरतेसाठी क्षैतिजपणे हेवी-ड्यूटी राईट कोन शासक संचयित करा, या पद्धतींचे अनुसरण करणे आपल्या स्टोरेन साधन अचूक आणि वापरासाठी सज्ज राहते याची हमी देते. आमची स्टोरेज-वर्धित डिझाइन-प्रबलित हँगिंग होलपासून तणाव-रीलिझ केलेल्या सामग्रीपर्यंत-योग्य देखभाल, आपल्या सुस्पष्ट साधनांचे जीवन वाढविणे आणि गुणवत्तेत आपल्या गुंतवणूकीचे संरक्षण करणे. स्टोअर स्मार्ट, स्टोरेनसह स्मार्ट मोजा.
