रिंग गेज-mr

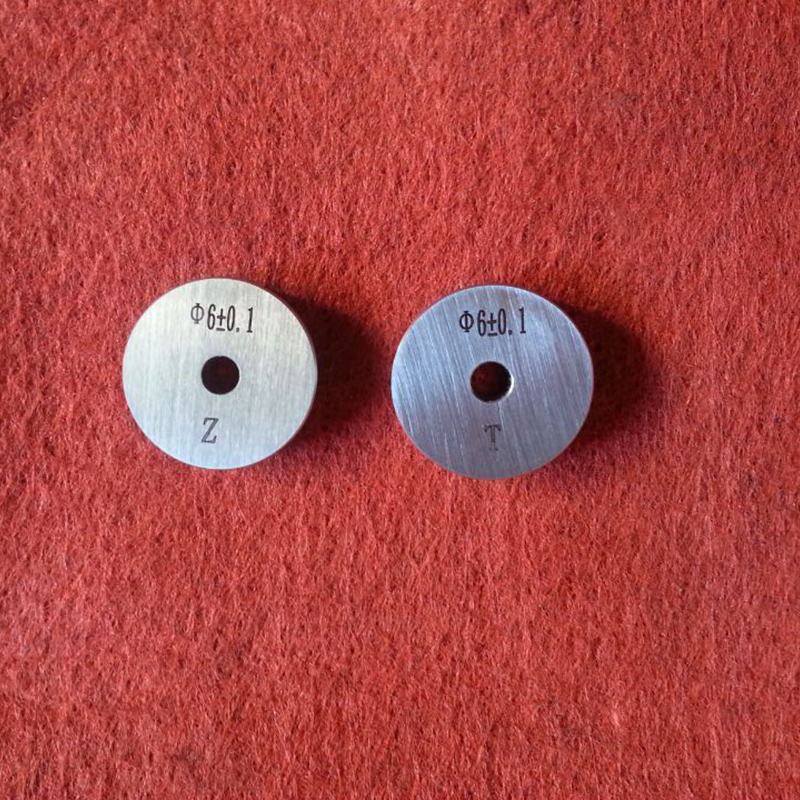

गुळगुळीत रिंग गेज: हे एक आहे गेज प्रकार वर्कपीसच्या बाह्य व्यासाचे परिमाण मोजण्यासाठी वापरले जाते, टी एंड आणि झेड एंडमध्ये विभागले गेले. वापरात, टी एंड वर्कपीसच्या बाह्य व्यासाच्या वरच्या मर्यादेचे परिमाण दर्शवितो आणि पास झाला पाहिजे; झेड एंड वर्कपीसच्या बाह्य व्यासाच्या खालच्या मर्यादेचे परिमाण दर्शवितो आणि पास होऊ शकत नाही.

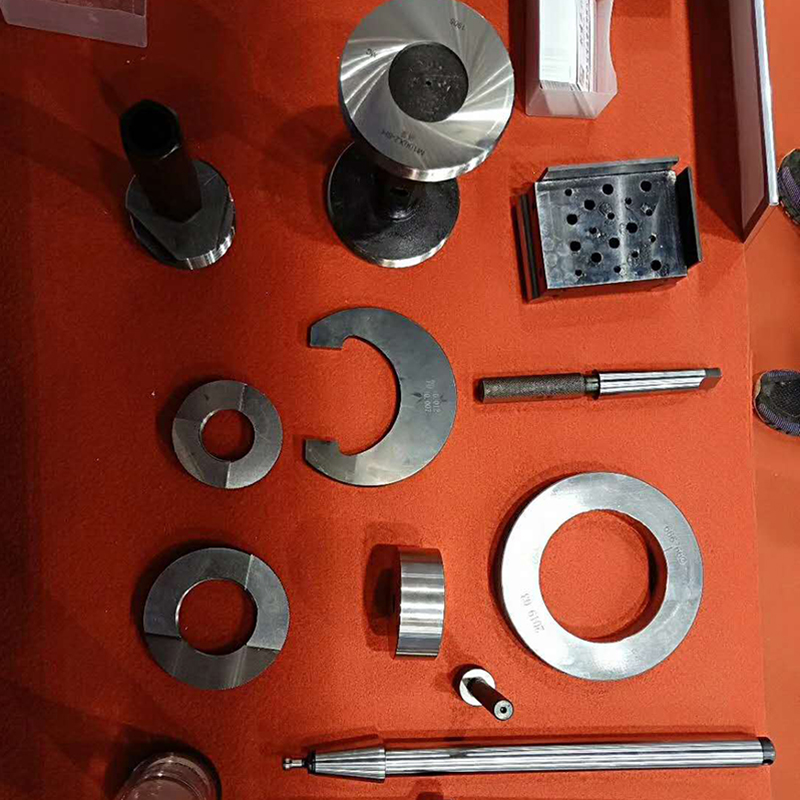

आमची कंपनी गेज मालिका तयार करते: थ्रेड गेज (मेट्रिक, अमेरिकन, इंग्रजी, ट्रॅपेझॉइडल) आणि थ्रेड प्लग गेज, थ्रेड रिंग गेज, गुळगुळीत प्लग गेज, गुळगुळीत रिंग गेज ट्रॅपेझॉइडल), प्लग गेज, गुळगुळीत रिंग गेज, कार्ड गेज, कीवे प्लग गेज, मोह्स गेज, 7:24 टेपर गेज, मेट्रिक टेपर गेज, सिनुसॉइडल गेज, तपासणी रॉड्स (एमओएचएस, 7:24, मेट्रिक इन्स्ट्रॅक्ट्स आणि इतर कोन चेकर-स्टॅन्डर-स्टॅंड्स) नॉन-स्टँडर्ड तपासणी साधने.

रिंग गेज वापर

रिंग गेज एक आहे अचूक मोजण्याचे साधन शाफ्ट किंवा बीयरिंग्ज सारख्या दंडगोलाकार वस्तूंचे बाह्य परिमाण मोजण्यासाठी प्रामुख्याने मशीनिंग आणि गुणवत्ता नियंत्रणामध्ये वापरले जाते. या घटकांचा आकार आणि गोलाकारपणा तपासण्यासाठी हे डिझाइन केले गेले आहे, जेणेकरून ते विशिष्ट सहिष्णुता आवश्यकता पूर्ण करतात. रिंग गेज सामान्यत: ऑटोमोटिव्ह, एरोस्पेस आणि मॅन्युफॅक्चरिंग सारख्या उद्योगांमध्ये वापरल्या जातात, जेथे अचूक परिमाण राखणे महत्त्वपूर्ण आहे.

रिंग गेज दोन मुख्य प्रकारांमध्ये येतात: गो/नो-गो गेज आणि सेट-रिंग गेज. मूलभूत सहिष्णुता तपासणीसाठी गो/नो-गो प्रकार वापरला जातो. यात दोन रिंग असतात: "गो" रिंग आणि "नो-गो" रिंग. "गो" रिंगने त्या भागामध्ये फिट असावे, हे दर्शविते की घटक इच्छित आकाराच्या श्रेणीत आहे, तर "नो-गो" रिंग फिट होऊ नये, हे भाग निर्दिष्ट परिमाणांपेक्षा जास्त दर्शविते.

सेट-रिंग गेज अधिक तपशीलवार मोजमाप आणि कॅलिब्रेशनसाठी वापरला जातो. या प्रकारच्या तंतोतंत उत्पादित रिंगचा समावेश आहे जो घटक मोजल्या जाणार्‍या घटकांशी तुलना करण्यासाठी मानक म्हणून काम करतो. हे सत्यापित करण्यात मदत करते की घटक संपूर्ण उत्पादन प्रक्रियेमध्ये सुसंगत आकार राखतात.

स्टील किंवा कार्बाईड सारख्या कमी विस्तार दरासह रिंग गेज तयार केले जातात, जेणेकरून ते वेगवेगळ्या तापमानाच्या परिस्थितीतही त्यांची अचूकता टिकवून ठेवतात. रिंग गेज वापरताना, नुकसान टाळण्यासाठी काळजीपूर्वक हाताळणे आवश्यक आहे, कारण अगदी लहान अपूर्णता देखील मोजमापाच्या अचूकतेवर परिणाम करू शकते.

थोडक्यात, विविध उद्योगांमधील दंडगोलाकार भागांचे उच्च-परिशुद्धता मोजमाप सुनिश्चित करण्यासाठी रिंग गेज महत्त्वपूर्ण आहेत. त्यांचा वापर दोष टाळण्यास मदत करतो आणि यांत्रिकी प्रणालींच्या एकूण गुणवत्तेत आणि कार्यक्षमतेत योगदान देऊन घटकांना तंदुरुस्त आणि कार्य सुनिश्चित करते.

रिंग गेजचा फायदा काय आहे?

उत्पादन आणि अभियांत्रिकी उद्योगांमध्ये, घटकांच्या गुणवत्ता आणि कामगिरीसाठी अचूक मोजमाप सुनिश्चित करणे महत्त्वपूर्ण आहे. अचूक मोजमाप साध्य करण्यात महत्त्वपूर्ण भूमिका निभावणारे एक आवश्यक साधन म्हणजे रिंग गेज. हे विशेष मोजण्याचे साधन असंख्य फायदे प्रदान करते जे उत्पादकता आणि गुणवत्ता आश्वासन प्रक्रिया वाढवते.

प्रथम आणि महत्त्वाचे म्हणजे, रिंग गेजचा प्राथमिक फायदा म्हणजे दंडगोलाकार भागांसाठी अत्यंत अचूक मोजमाप प्रदान करण्याची क्षमता. त्याचे डिझाइन वापरकर्त्यांना वर्कपीसचा व्यास प्रभावीपणे तपासण्याची परवानगी देतो. रिंग गेज कठोर सहिष्णुतेसाठी तयार केले जातात, ज्यामुळे ते कठोर वातावरणात गुणवत्ता नियंत्रणासाठी आदर्श बनतात. हे सुस्पष्टता हे सुनिश्चित करण्यास मदत करते की भाग अखंडपणे एकत्र बसतात आणि असेंब्लीच्या समस्येची शक्यता कमी करतात.

रिंग गेजचा आणखी एक प्रमुख फायदा म्हणजे त्याचा वापर साधणे. अधिक जटिल मोजमाप साधनांप्रमाणे, रिंग गेज तपासणीसाठी एक सरळ ‘गो/नो-गो’ पद्धत सादर करते. डिझाइनमध्ये दोन रिंग्ज असतात-एक गो रिंग जी भागावर फिट असावी आणि नॉन-गो रिंग नाही. हा बायनरी दृष्टिकोन द्रुत मूल्यांकन करण्यास अनुमती देतो, ऑपरेटरला गुंतागुंतीच्या मोजमाप सेटअपची आवश्यकता न घेता वेगवानपणे नॉन-अनुरुप भाग ओळखण्यास सक्षम करते.

शिवाय, रिंग गेज अत्यंत टिकाऊ असतात आणि व्यापक वापरास प्रतिकार करू शकतात, ज्यामुळे दीर्घकाळापर्यंत दीर्घ आयुष्य आणि कमी खर्च होतो. ते बर्‍याचदा कठोर सामग्रीपासून बनविलेले असतात जे परिधान आणि अश्रू प्रतिकार करतात, ज्यामुळे त्यांना विविध उत्पादन सेटिंग्जमध्ये पुनरावृत्ती दररोज तपासणीसाठी योग्य बनते.

शेवटी, आपल्या गुणवत्ता नियंत्रण प्रक्रियेमध्ये रिंग गेजची अंमलबजावणी केल्याने उत्पादन ऑपरेशन्सची एकूण कार्यक्षमता आणि विश्वासार्हता लक्षणीय वाढू शकते. प्रत्येक उत्पादित तुकडा आवश्यक वैशिष्ट्यांची पूर्तता करतो हे सुनिश्चित करणे केवळ उत्पादनाची गुणवत्ताच उन्नत करते तर ग्राहकांचे समाधान आणि विश्वास देखील वाढवते.

निष्कर्षानुसार, रिंग गेज वापरण्याचे फायदे बहुआयामी आहेत, अचूकता, वापरकर्ता-मैत्री, टिकाऊपणा आणि कार्यक्षमता यांचा समावेश आहे. आपल्या उत्पादन प्रक्रियेत रिंग गेज एकत्रित करून, आपण वर्धित गुणवत्ता नियंत्रण प्राप्त करू शकता आणि आपल्या उत्पादनांचे एकूण मानक सुधारू शकता.

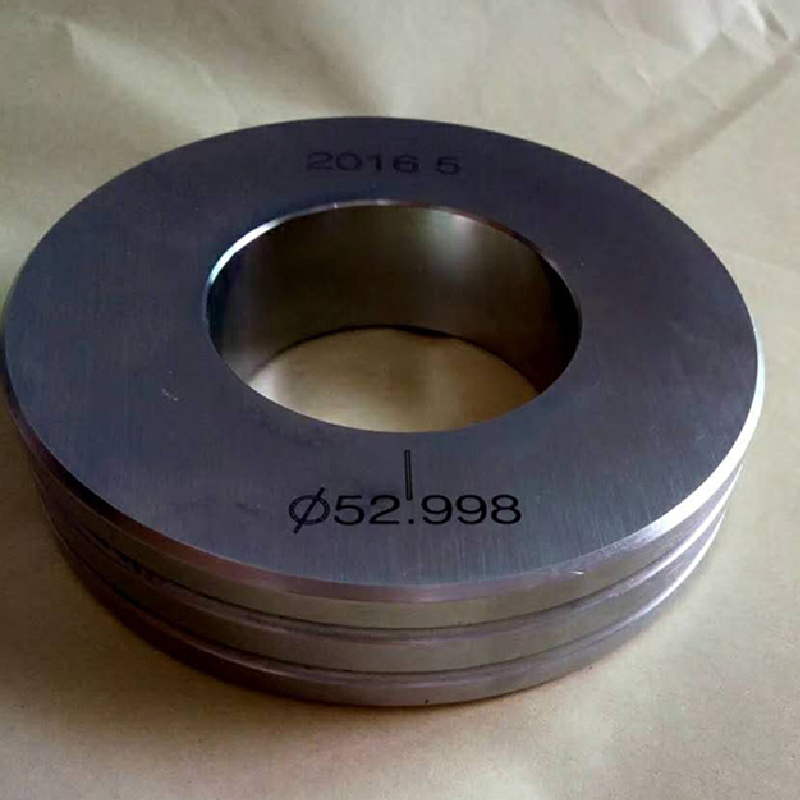

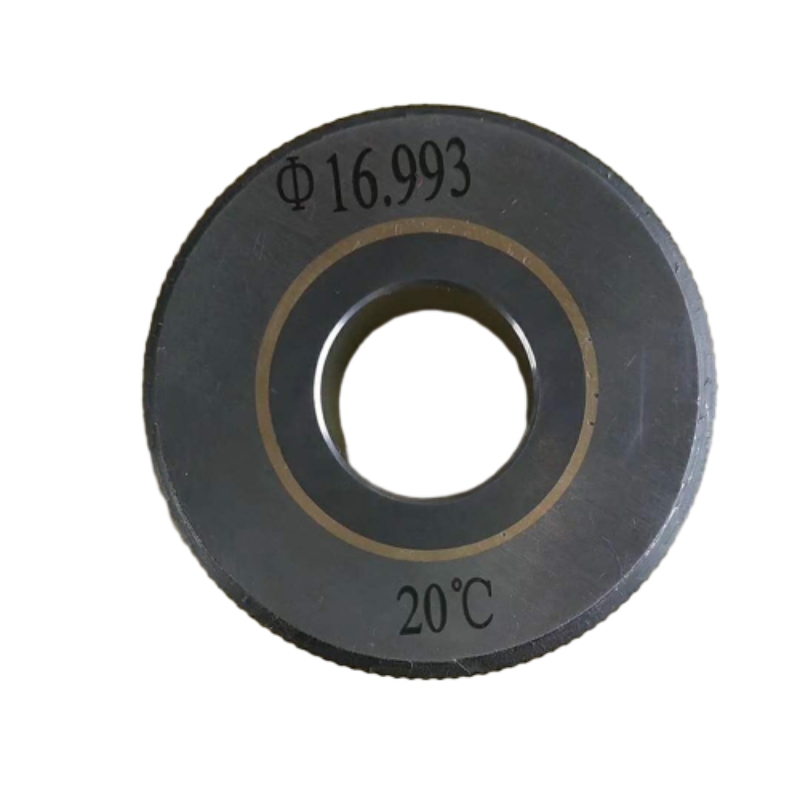

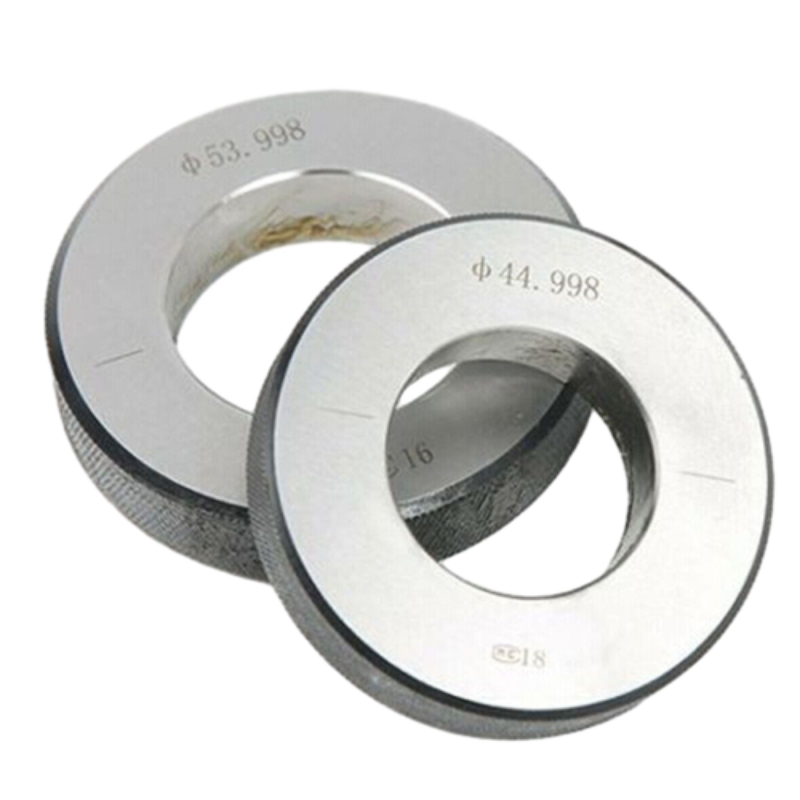

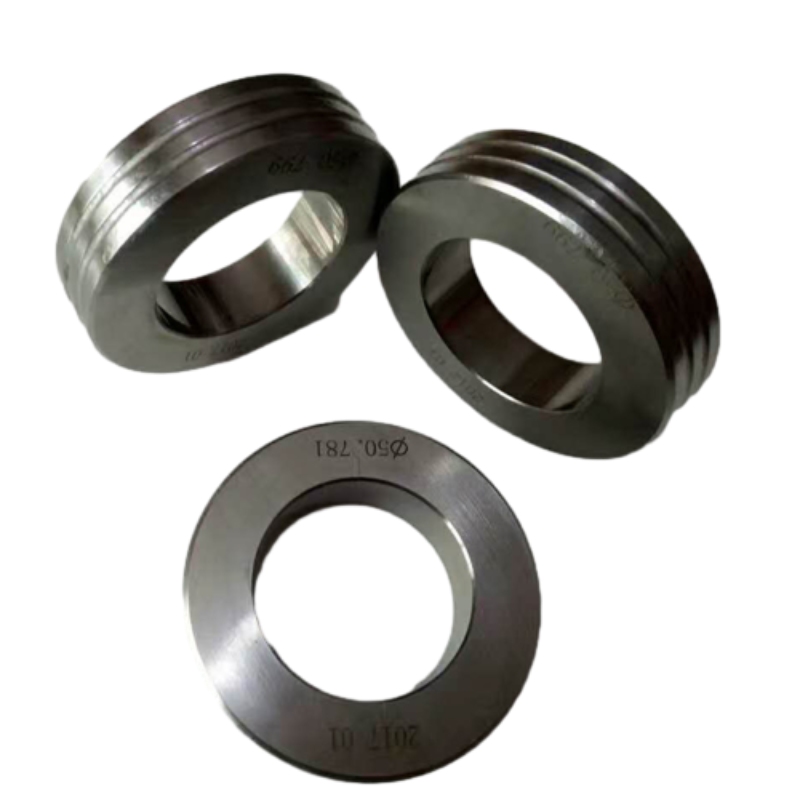

गुळगुळीत रिंग गेज

मानक आला bb1957-81 डीआयएन 7162

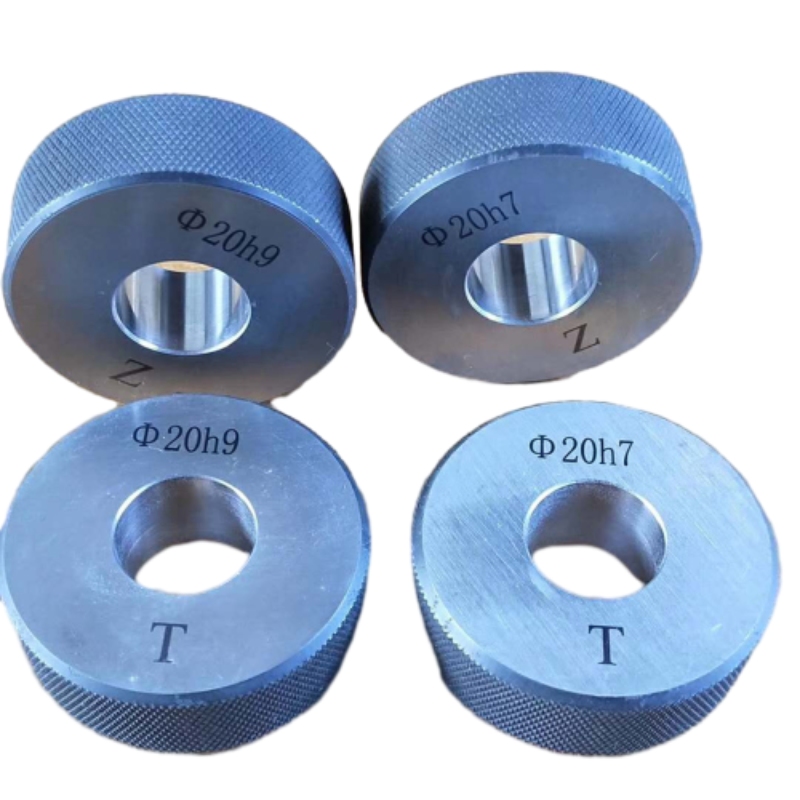

अचूक ● एच 6 एच 7 एच 8 एच 9

युनिट ● मिमी

स्टोरेन रिंग गेज स्पेसिफिकेशन: जीबी 1957/डीआयएन 7162 नुसार ड्युअल स्टँडर्ड प्रमाणित

स्टोरेनची रिंग गेज अचूक अभियांत्रिकीचा करार म्हणून उभे आहे, जीबी १ 5 7 and आणि डीआयएन 62१62२ आंतरराष्ट्रीय मानदंडांचे पालन करण्यासाठी सावधपणे डिझाइन केलेले – आयामी मेट्रोलॉजीमधील उत्कृष्टतेचे दोन बेंचमार्क. एच 6 वर्गापर्यंत अचूकता साध्य करण्यासाठी इंजिनियर केलेले, हे गेज ऑटोमोटिव्ह मॅन्युफॅक्चरिंगपासून एरोस्पेस अभियांत्रिकी आणि औद्योगिक यंत्रसामग्री उत्पादनापर्यंत, ज्या उद्योगांमध्ये सुस्पष्टता नॉन-मीनिबल नाही अशा उद्योगांमध्ये बोर व्यास मोजमापांसाठी सुवर्ण मानक सेट करते.

प्रीमियम-ग्रेड अ‍ॅलोय स्टीलपासून तयार केलेले, आमच्या स्टील रिंग गेज कठोरपणा वाढविण्यासाठी आणि पोशाखांना प्रतिकार करण्यासाठी कठोर उष्णता-उपचार प्रक्रिया करतात, अगदी कठोर औद्योगिक वातावरणातही सुसंगत कामगिरी सुनिश्चित करतात. सामग्रीचे कमी थर्मल विस्तार गुणांक तापमानात चढउतारांमुळे झालेल्या त्रुटी कमी करते, जागतिक उत्पादन सेटिंग्जमध्ये विश्वसनीयता राखण्यासाठी एक महत्त्वपूर्ण वैशिष्ट्य. प्रत्येक गेजमध्ये एक पॉलिश पृष्ठभाग समाप्त होते, मोजमाप दरम्यान घर्षण कमी होते आणि अचूकतेची तडजोड करू शकणार्‍या अपघाती स्क्रॅचपासून संरक्षण करते.

आमच्या उत्पादनाच्या श्रेणीमध्ये एकल-आयामी तपासणीसाठी दोन्ही साध्या रिंग गेज आणि रिंग गेज सेट्स समाविष्ट आहेत जे एकाधिक आकारात बंडल करतात, कार्यशाळांसाठी आदर्श आहेत ज्या अष्टपैलू गुणवत्ता नियंत्रण समाधानासाठी आवश्यक आहेत. आपल्याला सुस्पष्टता-मशीन बेअरिंगच्या अंतर्गत व्यासाची पडताळणी करण्यासाठी किंवा हायड्रॉलिक घटकाच्या बोअरचे कॅलिब्रेट करण्यासाठी गेजची आवश्यकता असल्यास, स्टोरेन आपल्या विशिष्ट गरजा संरेखित करणार्‍या कॉन्फिगरेशन ऑफर करते. सर्व गेज जीओ/नो-गो मोजमाप तत्त्वाचे पालन करतात: "गो" एंड एखाद्या भागाच्या आयामी अनुरुपतेची पुष्टी करते, तर "नो-गो" शेवट हे सुनिश्चित करते की ते कार्यक्षमतेसाठी तपासणी प्रक्रिया सुलभ करते.

रिंग गेज वर्ग एच 6 पदनाम अल्ट्रा-घट्ट सहिष्णुतेची आमची वचनबद्धता दर्शवितो-विशेषत: 50 मिमी पर्यंत नाममात्र आकारासाठी ± 0.0005 मिमीच्या आत-मायक्रॉन-स्तरीय अचूकतेची मागणी करणार्‍या अनुप्रयोगांसाठी योग्य आमचे गेज बनवते. अचूकतेची ही पातळी आमच्या इन-हाऊस कॅलिब्रेशन प्रयोगशाळांद्वारे सत्यापित केली जाते, प्रगत इंटरफेरोमीटर आणि समन्वय मापन मशीन (सीएमएमएस) सह सुसज्ज, प्रत्येक गेजची सुनिश्चित करणे किंवा कठोर आंतरराष्ट्रीय सहिष्णुतेच्या मानकांपेक्षा जास्त आहे. प्रत्येक उत्पादनास एक ट्रेस करण्यायोग्य कॅलिब्रेशन प्रमाणपत्र असते, संपूर्ण अनुपालन दस्तऐवजीकरणासाठी त्याच्या कामगिरीला राष्ट्रीय मेट्रोलॉजी मानकांशी जोडते.

विक्रीसाठी रिंग गेज शोधत असलेल्या ग्राहकांसाठी, स्टोरेन मेट्रिक आणि इंच-आधारित दोन्ही मोजमापांच्या पर्यायांसह 1.8 मिमी ते 300 मिमी पर्यंत नाममात्र आकाराचे विस्तृत तपशील सारणी प्रदान करते. मानक ऑफरिंगच्या पलीकडे, आम्ही नॉन-स्टँडर्ड व्यास, विशेष पृष्ठभाग कोटिंग्ज (जसे की वर्धित गंज प्रतिरोधकासाठी क्रोम प्लेटिंग) आणि अद्वितीय औद्योगिक अनुप्रयोगांसाठी तयार रिंग गेज मापन प्रणाली यासह सानुकूल सोल्यूशन्समध्ये तज्ञ आहोत. आमची अभियांत्रिकी कार्यसंघ एरोस्पेस घटकांमधील खोल बोअर मोजण्यापासून ते सूक्ष्म वैद्यकीय उपकरणांच्या अंतर्गत व्यासांची तपासणी करण्यापर्यंत विशिष्ट आव्हानांना सामोरे जाणारे गेज डिझाइन करण्यासाठी ग्राहकांशी जवळून कार्य करते.

स्टोरेन निवडणे म्हणजे केवळ एका साधनापेक्षा जास्त गुंतवणूक करणे – आपण गुणवत्ता आश्वासनात भागीदार मिळवाल. विक्रीसाठी आमच्या रिंग गेजला आमच्या जागतिक तांत्रिक समर्थन नेटवर्कमध्ये प्रवेशासह सामग्री दोषांविरूद्ध आजीवन वॉरंटीद्वारे पाठिंबा दर्शविला जातो. आपण एक लहान मशीन शॉप किंवा मोठ्या प्रमाणात निर्माता असो, आमची उत्पादने उत्पादन कार्यक्षमता राखण्यासाठी आणि महागड्या काम कमी करण्यासाठी आवश्यक विश्वासार्हता आणि अचूकता वितरीत करतात. मेट्रोलॉजीमधील स्टोरेनच्या दशकांच्या तज्ञांवर विश्वास ठेवा: आमचे गेज केवळ साधने नाहीत; ते आपल्या गुणवत्ता नियंत्रण फ्रेमवर्कचा पाया आहेत.

तपासणी साधनांसाठी स्टोरेनची विक्री-नंतरची प्रणाली: मानक उत्पादनांमधून नॉन-सानुकूलित तपासणी साधनांपर्यंत पूर्ण-चक्र हमी

रिंग गेजसाठी स्टोरेनची विक्री-नंतरची प्रणाली ही सेवेपेक्षा अधिक आहे-आपली मोजमाप साधने त्यांच्या संपूर्ण जीवनशैलीमध्ये सातत्याने सुस्पष्टता वितरित करण्याची ही एक वचनबद्धता आहे. आपण आमची स्टँडर्ड रिंग गेज उत्पादने खरेदी केली असोत किंवा नॉन-सॉन्टॉम तपासणी साधनांवर आमच्याशी सहकार्य केले असो, आम्ही एंड-टू-एंड समर्थन प्रदान करतो जे कॅलिब्रेशन, देखभाल आणि तांत्रिक कौशल्य वाढवते, गुणवत्ता नियंत्रणामध्ये आपला विश्वासार्ह भागीदार म्हणून आमची भूमिका बळकट करते.

आमच्या मानक श्रेणीमधून रिंग गेज खरेदी करणार्‍या ग्राहकांसाठी – प्लेन रिंग गेज, रिंग गेज सेट आणि मास्टर रिंग गेज यासह – आम्ही जीबी १ 5 7 ,, डीआयएन 7162 आणि आंतरराष्ट्रीय रिंग गेज वर्ग मानक (एच 6 प्रेसिजन पर्यंत) चे अनुपालन मान्य करणारे ट्रेस करण्यायोग्य कॅलिब्रेशन प्रमाणपत्रेसह प्रारंभ करतो. आमची ग्लोबल सर्व्हिस सेंटर वर्षांच्या वापरानंतरही आपल्या गेजची अचूकता टिकवून ठेवण्यासाठी अत्याधुनिक इंटरफेरोमीटरचा वापर करून वार्षिक पुनर्प्राप्ती सेवा देतात. एरोस्पेस आणि ऑटोमोटिव्ह सारख्या उद्योगांसाठी हे गंभीर आहे, जेथे रिंग गेज मापन विश्वसनीयता उत्पादन गुणवत्ता आणि अनुपालन दस्तऐवजीकरणावर थेट परिणाम करते.

बिगर-नसलेल्या-प्रमाणित तपासणी साधनांसाठी, आमची अभियांत्रिकी कार्यसंघ डिझाइनपासून तैनातीपासून तयार केलेले समर्थन प्रदान करते. जर आपल्या अद्वितीय अनुप्रयोगास स्टील रिंग गेज आवश्यक असेल तर विशेष कोटिंग्ज, विस्तारित आकार श्रेणी किंवा सानुकूल सहिष्णुता वैशिष्ट्यांसह, आम्ही खरेदीनंतरचे बदल आणि रिट्रोफिटिंग सेवा ऑफर करतो. आमचे तंत्रज्ञ आपल्या कार्यसंघासह मोजमाप आव्हानांचे समस्यानिवारण करण्यासाठी जवळून कार्य करतात, मग ते उच्च-खंड उत्पादन ओळींसाठी रिंग गेज सेट ऑप्टिमाइझ करीत आहे किंवा जटिल मशीनिंग वातावरणात सुसंगततेच्या समस्यांचे निराकरण करीत आहे.

प्रत्येक स्टोरेन रिंग गेज – प्रकाराची पर्वा न करता – आपल्या स्टील आणि कार्बाईड बांधकामांच्या टिकाऊपणाबद्दलचा आपला आत्मविश्वास प्रतिबिंबित करते. सामान्य वापरापासून परिधान करण्यासाठी आणि फाडण्यासाठी, आम्ही पॉलिश फिनिशसाठी पृष्ठभाग पुनर्प्राप्ती आणि अत्यंत कामकाजाच्या परिस्थितीच्या संपर्कात असलेल्या गेजसाठी मितीय पुनर्विकासासह खर्च-प्रभावी दुरुस्ती समाधान प्रदान करतो. आपल्या प्रक्रियेवर अवलंबून असलेल्या अचूकतेची देखभाल करताना बदलण्याची किंमत कमी करणे, आपल्या साधनांचे कार्यकारी जीवन वाढविणे हे आमचे ध्येय आहे.

तांत्रिक समर्थन आमच्या विक्रीनंतरच्या तत्त्वज्ञानाच्या मूळ भागात आहे. आमची 24/7 ग्राहक सेवा कार्यसंघ-मेट्रोलॉजी तज्ञांद्वारे थांबलेली-मोजमाप विसंगतींसाठी दूरस्थ समस्यानिवारण करणे, ज्यामुळे आपल्याला साधन-संबंधित समस्या आणि प्रक्रिया त्रुटींमध्ये फरक करण्यात मदत होते. आम्ही विनामूल्य सूचनात्मक संसाधने देखील प्रदान करतो, जसे की योग्य रिंग गेज हाताळणीवरील व्हिडिओ मार्गदर्शक, गंज टाळण्यासाठी सर्वोत्तम पद्धती स्टोरेज सर्वोत्तम पद्धती आणि स्वयंचलित गुणवत्ता नियंत्रण प्रणालीमध्ये गेज एकत्रित करण्यासाठी टिपा.

स्टोरेन निवडणे म्हणजे आपल्या ऑपरेशनल कार्यक्षमतेला प्राधान्य देणारी विक्रीनंतरच्या परिसंस्थेद्वारे मानसिक शांती मिळवणे. आपण मूलभूत तपासणीसाठी एकच साधा रिंग गेज किंवा आयएसओ प्रमाणपत्र ऑडिटसाठी जटिल मास्टर रिंग गेज वापरत असलात तरी, आमचे समर्थन आपल्या गरजेनुसार वाढते. आम्ही फक्त साधने विकत नाही; आम्ही सुनिश्चित करतो की ते आपल्या गुणवत्ता आश्वासन फ्रेमवर्कमध्ये महत्वाची मालमत्ता आहेत, ज्यास अचूक मेट्रोलॉजीमधील जागतिक नेत्याच्या तज्ञ आणि संसाधनांचा पाठिंबा आहे. आपले मोजमाप अचूक ठेवण्यासाठी स्टोरेनवर विश्वास ठेवा, आपल्या प्रक्रिया सुसंगत आणि आपला व्यवसाय पुढे सरकत आहेत – तडे आणि पुढील काही वर्षे.
